>产品概述

　　DSB型碟式射流曝气器主要由外腔、内腔、混合腔、外喷嘴、内喷嘴、进气口和进液口七部分组成。内外腔均为由上下两蝶式壳体对合粘接(焊接)而成的空腔，内外腔体同心装配，进液口和进气口沿轴心方向分别连接内腔和外腔，内、外喷嘴分别沿内、外腔体周围同心分布。内腔为工作介质水腔，外腔为引射介质压缩空气吸入腔，内、外喷嘴间为混合腔。曝气器自身不含任何机电部件和传动部件，工作时需要配套的设备有：循环水泵、罗茨鼓风机。

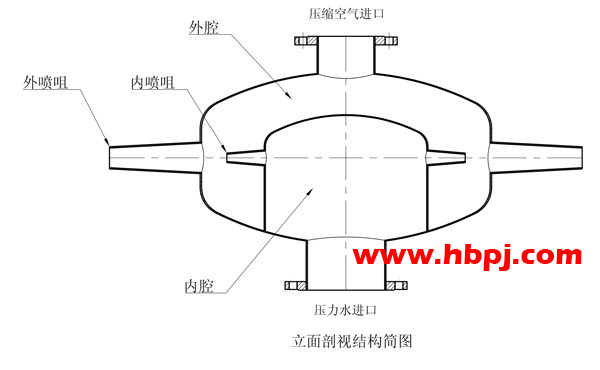

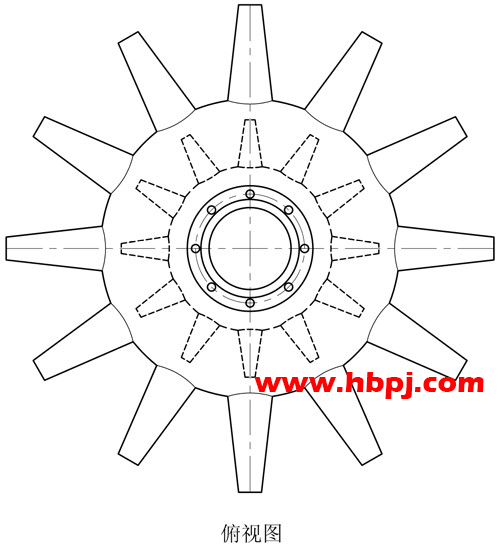

　　按照DSB型气水混合射流曝气器的立面剖视结构简图，为使曝气器具有强大的充氧能力，DSB型气水混合射流曝气器采用了8-12个双层喷嘴。考虑各喷嘴之间相互的影响，喷嘴的分布采用圆形径向等角度放射状布置。这种布置能最大限度的避免射流之间的相互干扰，减少气泡并聚现象，有利用提高氧利用。
　　DSB型气水混合射流曝气器一个明显的特点是混合腔(外喷嘴)呈喷嘴状，与工作介质喷嘴(内喷嘴)构成了一组双重喷嘴。将混合腔设计成喷嘴状的主要原因共有四个：一是因为这种结构既能满足氧利用率提高的要求，又能满足减少撞击损失的要求。减少撞击损失需要气液间的速度差尽量小，但是速度差越小，液体对气体的切割作用就越弱，氧利用率就越低。混合腔成喷嘴状时，入口面积较大，空气的流速就低，与液体的速度差就大，切割作用就强；混合腔出口较小，空气的流速就高，与液体的速度差就小，撞击损失就少。二是因为这种结构能利用混合液的动能来实现二次喷射，提高能量的使用效率。混合液与喷嘴外的液体存在较大的速度差，能生产强烈的二次切割作用。三是因为这种结构有利于池内液体紊流的形成，使氧的利用率进一步提高。收缩状喷嘴喷射的液体较直管喷嘴明显，携带(卷入)周围液体的能力也强，产生紊流的范围也大。四是因为这种结构能够减小气泡直径，增加水中氧的溶解度，提高氧的传递速度。收缩喷嘴的液体发散使流速迅速减小，混合液的动能转为压能，气体被压缩，直径逐渐减小，水中氧的溶解度也增加，使空气的氧可以更快的溶入气液混合流中去，从而提高氧的传递速度。

>安装说明

　　碟式曝气器的安装过程比较简单，在池中无污水的状态下安装，安装系统的材质采用不锈钢。
　　安装注意事项：
　　1、曝气器永久安装时必须保证外喷嘴中心的水平误差不超过±1mm，可采用铅锤校正；
　　2、碟式曝气器的法兰口至池地面的距离不小于600mm。

>产品特点

　　1、采用正压供气，工作水深超出常规曝气装置的1-2倍，可达 5-13 米；
　　2、喷射口径大，长期运行无堵塞，不存在密封问题，安全免维护；
　　3、多个喷嘴环形辐射状均布，减少微气泡之间的并聚几率，能提高氧利用率；
　　4、服务面积大、充氧能力强、利用率高；
　　5、省电节能，动力效率高于其它方式 20-50%；
　　6、供气时具有曝气充氧和混合搅拌功能，停止压力供气时具有无氧混合搅拌功能；
　　7、充氧和供气量的调节范围达到±20%，可适应变频智能曝气工艺控制需要；
　　8、采用SUS304不锈钢、防腐耐磨玻璃钢等材质，使用寿命超长，为常规曝器装置的 5-10 倍；
　　9、日常运行、操作、管理简单易行；
　　10、采用法兰式安装，安装和检修简单方便；
　　11、不仅适用于连续曝气生化系统，还特别适用于间歇曝气生化系统；
　　12、可大幅度提高现有处理设施的处理能力和效果。

>产品用途

　　1、曝气充氧，为污水处理微生物提供足够的氧气；
　　2、好氧池出口的污水通过水泵自吸，再通过曝气器喷出，实现污水回流；
　　3、水气混合后射流至污水处理池中，实现搅拌、均质作用。

>适用范围
　　1、采用深池设计的化工废水、食品工业废水以及垃圾渗滤液等高浓度废水的活性污泥法处理工艺
　　2、高 MLSS 运行的浸入式或分置式 MBR、SBR、CASS 及其衍生工艺等。

>纯氧射流曝气

　　除铁除锰充氧、气浮加气、河道、湖泊、水池富氧，水产养殖增氧、其他液-液、气-液混合。

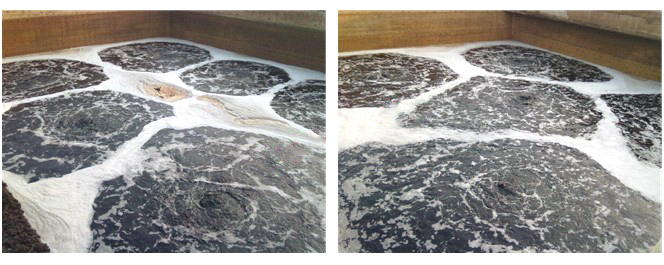

>运行效果

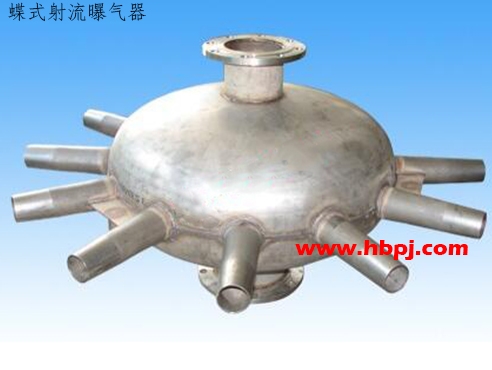

>产品外形图

>结构规格

>性能参数

　　工作气量：120-1200m3/h.个；
　　循环水量：75-500m3/h.个；
　　氧利用率：20.0-28.2%；
　　充氧能力：76.5-89.6kgO2/h.个；
　　动力效率：4.17-5.36kgO2/kw·h；
　　服务面积：高氨氮工业废水：50-150m2，城市污水：100-250m2；
　　使用寿命：≥25 年

>订货须知

　　订货时请告知曝气器型号、用途及数量。
