您的位置:首页 > 产品中心 > 环保配件 > 气浮设备及配件

>>压力溶气罐

>产品介绍

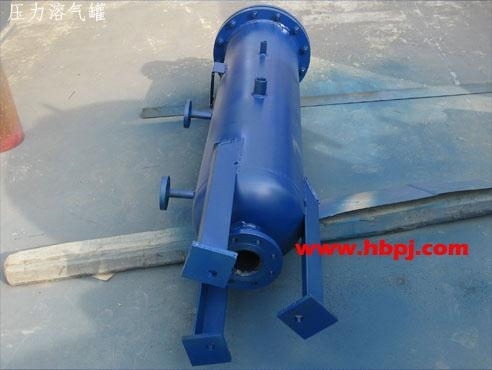

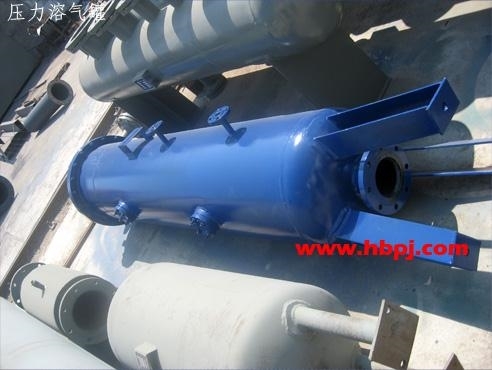

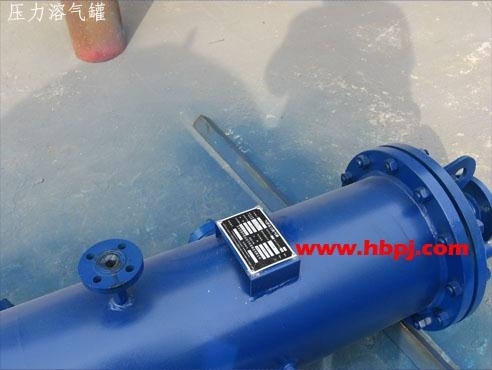

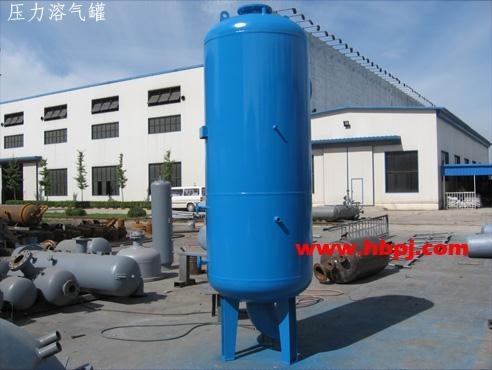

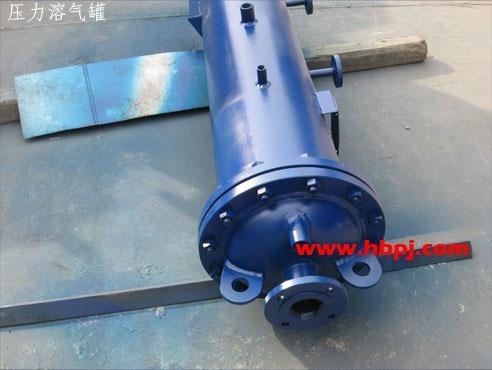

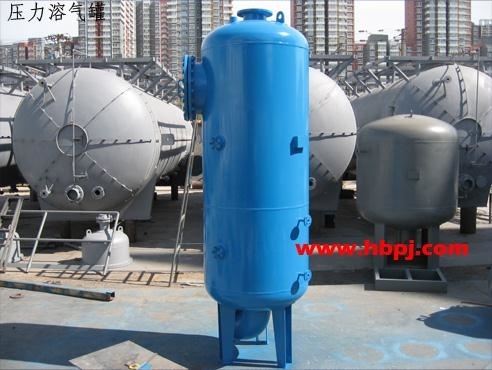

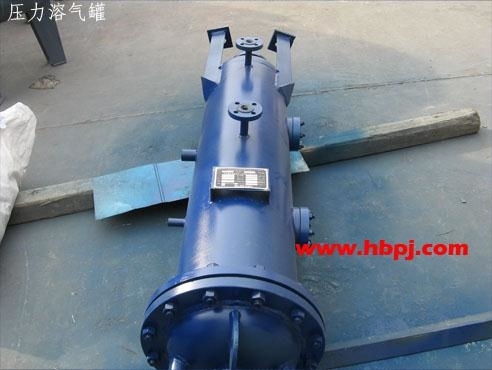

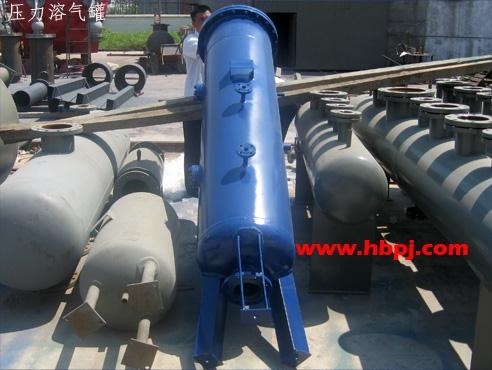

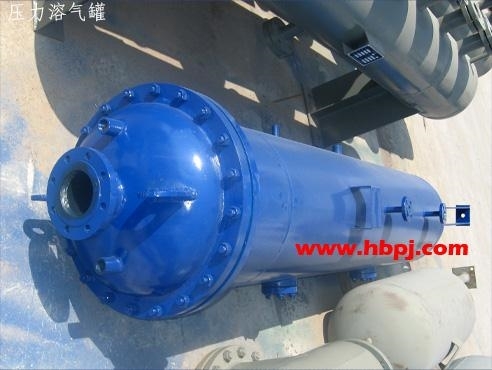

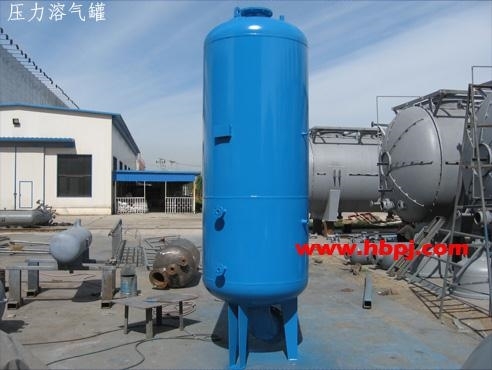

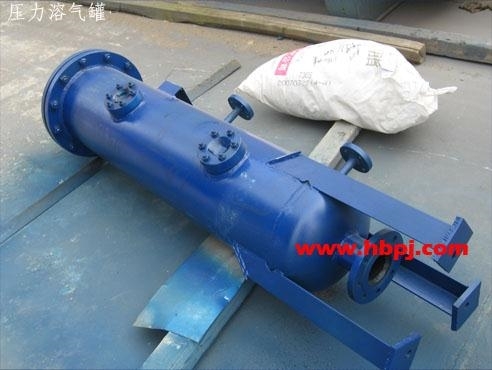

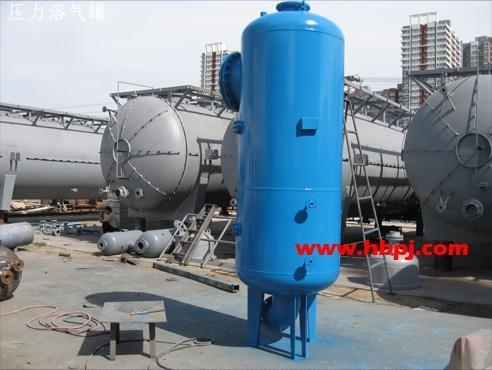

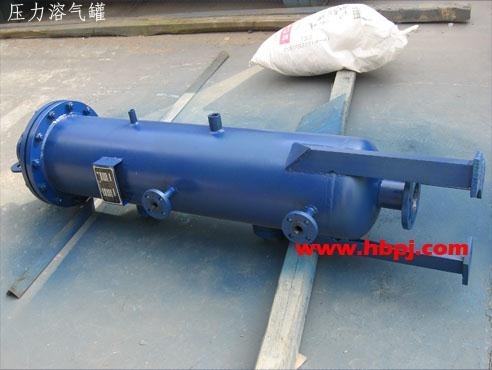

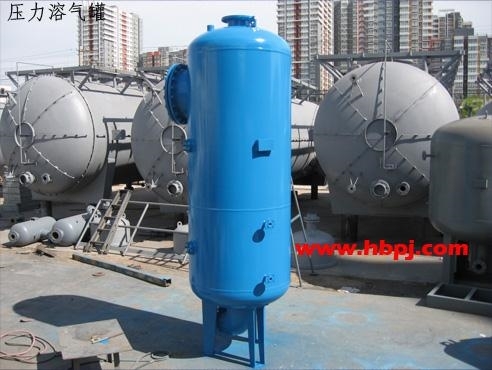

  气浮压力溶气罐又名喷淋式填料罐,是压力溶气气浮净化工艺中的重要设备,压缩空气与压力水在溶气罐中通过扩散、溶解、传质等过程使大量空气溶于水中。采用低能耗空压机供气、阶梯环填料、喷淋式溶气罐。构造形式见附图1。
  压力溶气罐采用阶梯环、拉西环、规整填料为填料,其中阶梯环填料具有较高的溶气效率,较为常用。填料层高一般为1000~2100mm。

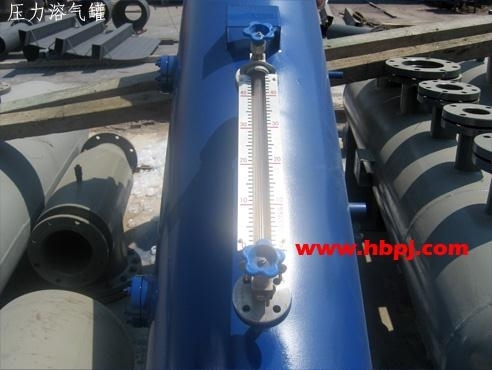

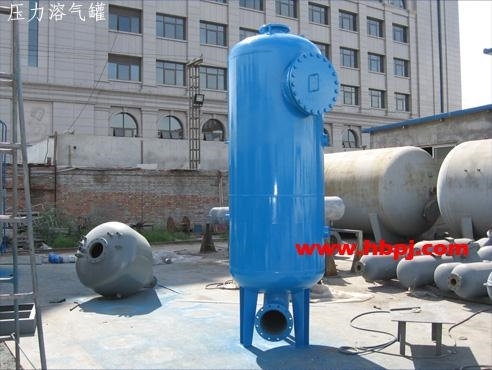

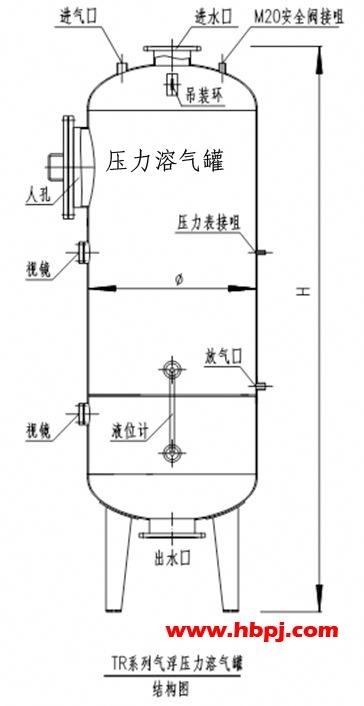

  TR系列压力溶气罐内部为多孔板及阶梯环填料,外部由进水口、进气口、排气安全阀接口、视镜、压力表接咀、排气口、液位计、出水口、人孔等组成。压力溶气罐设计、制作需按一类压力容器要求考虑。

>工作原理

  压力溶气罐是通过回流泵将清水加压至0.30~0.40MPa,同时加入压缩空气,使空气溶解于水的一种特殊装置。加压后的溶气水通过管道、阀门接至释放器,然后骤然减至常压,溶解于水的空气以微小气泡形式(气泡直径约为30-120μm左右),从水中析出,将污水中的悬浮物颗粒载浮于水面,由刮渣机刮出,从而实现固-液分离。气浮回流比一般按30~50%,用气量按40-60ml/L设计。

>产品特点

  1、溶气效率高达98%,接近饱和值(在水温30℃时),与无填料的溶气罐相比约高出30%,释放量约为理论饱和溶气量的90~99%;
  2、过水流量大,罐截面负荷率可达5000m3/m2·d;
  3、装有水位计,操作管理方便,可保证释放器稳定工作;
  4、在不排放未溶空气的条件下运行,可节省空压机的能耗,大大缩短连续运行时间,延长空压机寿命;
  5、小阻力均匀布水,压力降仅为喷头布水的十分之一,因而有效地利用水泵扬程,节省电耗,避免喷头的堵塞;
  6、与国外先进水平相比,溶气效率提高5~10%;过水密度提高1~5倍;溶气罐水力停留时间仅为51s(原来为3~5min),因而大大缩小了罐容积,降低了造价。

>工艺参数

  过流密度:2500~5000 m3/m2·d
  填料高度:1000~2100mm(0.8~1.3m)
  液位高度:600~1300mm(从罐底计)
  承压能力:&ge;0.6MPa
  工作压力:0.3~0.4MPa

>技术参数(参考)

型号流量
m3/h
罐直径
Æmm
罐总高
Hmm
压力范围
MPa
进水管
mm
出水管
mm
进气口
mm
放气口
mm
液位计
mm
压力表
mm
安全阀
mm
人孔
mm
主体重量
kg
TR-23~6Æ20025500.2~0.5DN40DN50M15M15DN15M15M20-77
TR-37~12Æ30025800.2~0.5DN65DN80M15M15DN15M15M20-120
TR-413~19Æ40026800.2~0.5DN80DN100M15M15DN15M15M20-166
TR-520~30Æ50030000.2~0.5DN100DN125M15M15DN20M15M20-250
TR-631~42Æ60030000.2~0.5DN125DN150M15M15DN20M15M20DN450316
TR-743~58Æ70031800.2~0.5DN125DN150M15M15DN20M15M20DN450413
TR-859~75Æ80032800.2~0.5DN150DN200M15M20DN20M15M20DN450545
TR-976~95Æ90033300.2~0.5DN200DN250M15M25DN20M15M20DN450650
TR-1096~118Æ100033800.2~0.5DN200DN250M15M25DN20M15M20DN450850
TR-12119~150Æ120035100.2~0.5DN250DN300M15M25DN20M15M20DN450897
TR-14151~200Æ140036100.2~0.5DN250DN300M15M25DN20M15M20DN4501318
TR-16201~300Æ160037800.2~0.5DN300DN350M15M25DN20M15M20DN4501576

>压力溶气罐配套表(参考)

型号阶梯环填料空压机回流泵
规格
mm
填料高度
mm
填料体积
m3
型号气量
m3/min
最大压力
MPa
功率
KW
数量型号流量
m3/h
扬程
m
功率
KW
数量
TR-2Æ251000约 0.03Z-0.036/70.0360.70.551台CDL4-74561.51台
TR-3Æ251000约 0.07Z-0.036/70.0360.70.551台CDL12-5125031台
TR-4Æ251100约 0.14Z-0.036/70.0360.70.551台CDL20-420475.51台
TR-5Æ251400约 0.27V-0.08/70.080.70.751台CDL32-40-232467.51台
TR-6Æ501400约 0.40V-0.08/70.080.70.751台CDL42-30-24252111台
TR-7Æ501500约 0.58V-0.12/70.120.71.11台CDL65-30-26546151台
TR-8Æ501600约 0.80V-0.12/70.120.71.11台CDL65-30-16553151台
TR-9Æ501600约 1.02V-0.17/70.140.71.51台CDL85-30-2855218.51台
TR-10Æ761700约 1.33V-0.25/70.210.72.21台CDL120-2012040221台
TR-12Æ761600约 1.8V-0.25/70.210.72.21台CDL150-30-215049301台
TR-14Æ761500约 2.3W-0.36/70.360.73.01台CDL85-30-2855218.52台
TR-16Æ761500约 3W-0.67/70.520.75.51台CDL150-30-215049302台

 阶梯环填料罐(填料层高1m)的水温、压力与溶气效率的关系表:

水温5℃10℃15℃20℃25℃30℃
溶气压力MPa0.20.30.4-0.50.20.30.4-0.50.20.30.4-0.50.20.30.4-0.50.20.30.4-.050.20.30.4-0.5
溶气效率%768380778481808683859090889292939898

>产品安装

  1、回流泵至溶气罐的进水管路中应安装止回阀,防止压缩空气倒灌;应安装水流量计,便于观察进水流量;应安装回流管及调节阀门,便于进水流量调节和控制;
  2、空压机至溶气罐的进气管路中应安装止回阀,防止高压水倒灌;应安装空气流量计,便于观察进气流量;调试阶段应对空压机压力设定进行调整,满足设备实际使用需要;
  3、在溶气罐至溶气释放器的管路中建议安装0.392~0.474mm的铜网或尼龙网式过滤器或安装Y型过滤器,以截留大颗粒污物,保障释放器可靠运行、延长释放器清洗周期;
  4、由于补气方式、气流流向等因素对填料罐溶气效率几乎没有影响,因此,进气的位置及形式一般无需多加考虑。

>注意事项

  1、空压机风量:回流溶气气浮工艺要求溶入的空气量为回水量的6%~10%,风量不宜过小,否则絮体附着空气量少,絮体上浮速度慢,渣水分离效果差,空压机风量安全系数1.2~1.5。
  2、空压机风压:回流溶气气浮选风压在0.25~0.35MPa,水压在0.2~0.3MPa,风压、水压差在0.05MPa上下时效果较佳。否则不是压力水串入风线,就是释放器冒大气泡,气浮失败。
  3、空压机选择:往复式空压机耗油过多,每小时均需加油,使气浮中气路带油过多,并且气量气压脉动。而螺杆空压机由于正常运行时不消耗润滑油,气路中不带油,且气量气压恒定,噪音小,因而更适用于作为压力溶气气浮的风源。但如果维护不当,造成机器故障,仍然会影响气浮。
  4、回流泵选择:建议采用立式多级离心泵。

>供货范围

  1、TR压力溶气罐本体,含上下封头、主体、人孔、支承板、液位计、进水口、出水口、进气口、放气口、安全阀接口、压力表接口、视镜;
  2、不含阶梯环填料、安全阀、压力表、放气阀门及外接管道;

>订货须知

  提供规格型号或流量等数据,特殊规格可根据客户要求定制。
