>产品介绍

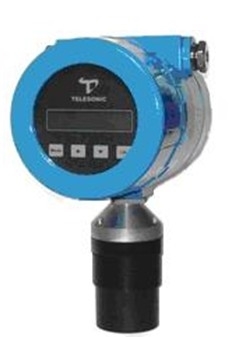

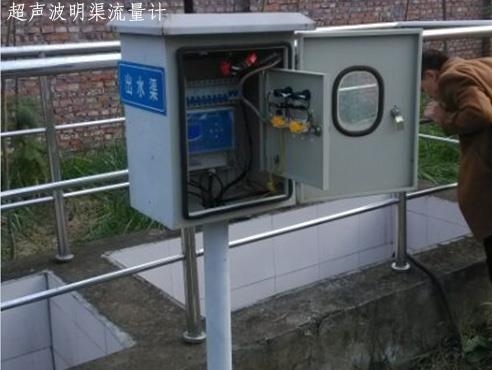

SZUTG21-D系列超声波明渠流量计适用于水利、水电、环保以及其它工农业明渠条件下的流量测量。仪器配有专门为石油、化工部门设计的防爆、耐腐蚀型探头,以满足石油、化工等部门防爆区污水流量的测量要求,特别适用于含油废水的流量计量。
>主要技术参数
测量范围:0.1升/秒~10米3/秒
累计流量:99999999米3
测距范围:0~3m
测距精度:0.25%或3mm
流量精度:1%~5%(取决于堰槽的精度)
盲 区:0.35m
分 辨 率:1mm
仪表显示:自带LCD显示瞬时流量和累计流量
模拟输出:4~20mA 输出瞬间流量
数字输出:RS485接口(ModBus协议)可输出累计流量、瞬间流量、液位值
供电电压:DC24V / AC220V
温 度: 变送器:-10℃ ~ +60℃
传感器:-20℃ ~ +85℃
防护等级:IP67(D型)、IP65(DS/DT型)
防爆等级:EX ia(d)iaⅡBT4(SZUTG21-B-E防爆型)
安装方式:支架或法兰安装
分离距离:标配10米电缆,最大不大于100米(分体安装时)
>>巴歇尔槽
>产品介绍

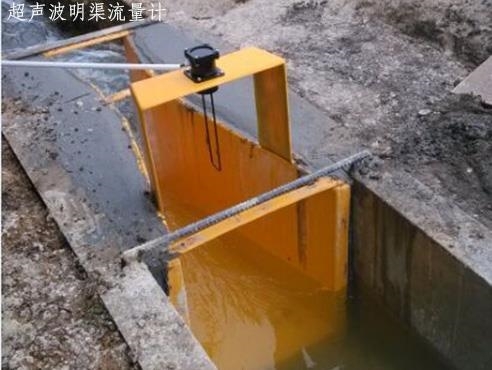

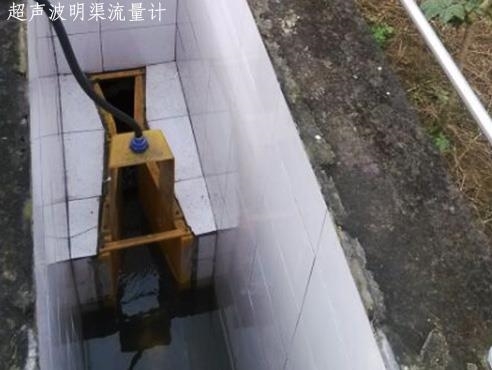

巴歇尔槽(又称巴氏槽),是用于明渠流量测量的辅助设备。广泛应用于城市供水引水渠、火电厂冷却水引水和排水渠、污水治理流入和排放渠、工矿企业废水排放以及水利工程和农业灌溉用渠道。我公司专业生产(SZM-L系列超声波明渠流量计)与明渠流量计配套使用的常用规格巴歇尔槽。材质类型:玻璃钢、PVC、不锈钢。 流量越大,相应增加壁厚。
>产品结构
>流量范围
材质:8mm厚的玻璃钢或1.5~2.5mm不锈钢。
序号 | 流量范围(吨/小时) | 适用渠道mm | 水位范围(mm) | 临界 淹没度% | ||
Q(min) | Q(max) | >宽×高 | h(min) | h(max) | ||
1 | 0.3 | 19.4 | >200×250 | 15 | 210 | 0.5 |
2 | 0.6 | 47.5 | >250×300 | 15 | 240 | 0.5 |
3 | 2.8 | 115.6 | >300×600 | 30 | 330 | 0.5 |
4 | 5.4 | 399.6 | >450×800 | 30 | 450 | 0.6 |
5 | 9 | 903 | >600×1000 | 30 | 600 | 0.6 |
6 | 10.8 | 900 | >800×1000 | 30 | 600 | 0.6 |
7 | 12.6 | 1440 | >1000×1200 | 30 | 750 | 0.6 |
8 | 16.2 | 2268 | >1200×1200 | 30 | 750 | 0.6 |
9 | 45 | 3060 | >1400×1200 | 50 | 750 | 0.6 |
10 | 90 | 3960 | >1500×1200 | 60 | 750 | 0.6 |

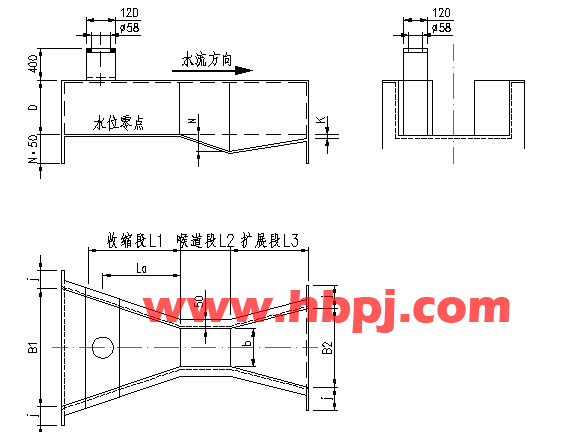

>常用国标巴歇尔槽尺寸(单位:mm)
序号 | 喉道段 | 收缩段 | 扩散段 | 墙高 | 流量参数 | |||||||
b | L | N | B1 | L1 | La | B2 | L2 | K | D | C | n | |
1 | 25 | 76 | 29 | 167 | 356 | 237 | 93 | 203 | 19 | 230 | 217 | 1.550 |
2 | 51 | 114 | 43 | 214 | 406 | 271 | 135 | 254 | 22 | 260 | 435 | 1.550 |
3 | 76 | 152 | 57 | 259 | 457 | 305 | 178 | 305 | 25 | 460 | 638 | 1.550 |
4 | 152 | 305 | 114 | 400 | 610 | 407 | 394 | 610 | 76 | 610 | 1372 | 1.540 |
5 | 228 | 305 | 114 | 575 | 864 | 576 | 381 | 457 | 76 | 770 | 1927 | 1.53 |
6 | 250 | 600 | 230 | 780 | 1325 | 900 | 550 | 920 | 80 | 800 | 2020 | 1.518 |
7 | 300 | 600 | 230 | 780 | 1350 | 902 | 600 | 920 | 80 | 800 | 2444 | 1.521 |
8 | 450 | 600 | 230 | 840 | 1425 | 948 | 750 | 920 | 80 | 950 | 3737 | 1.537 |
9 | 600 | 600 | 230 | 1020 | 1500 | 1000 | 900 | 920 | 80 | 950 | 5051 | 1.548 |
10 | 750 | 600 | 230 | 1380 | 1575 | 1074 | 1050 | 920 | 80 | 950 | 6379 | 1.557 |
>注意事项
槽通水后,水的流态要自由流。槽的淹没度要小于规定的临界淹没度。
槽的上游应有大于2倍渠道宽的平直段,使水流能平稳进入巴歇尔槽。
槽安装在渠道上要牢固。与渠道侧壁、渠底连结要紧密,不能漏水。
