您的位置:首页 > 产品中心 > 环保配件 > 搅拌机

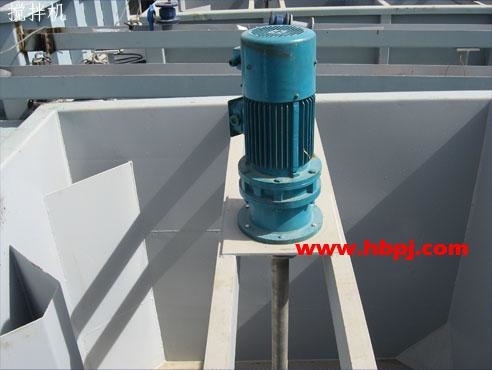

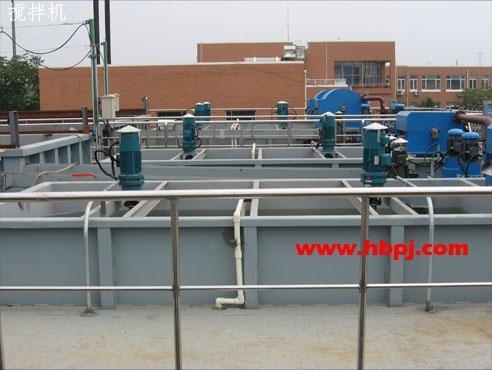

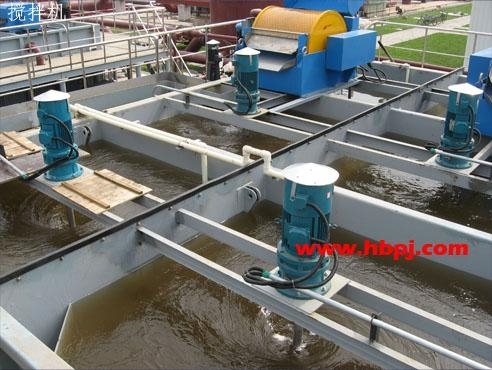

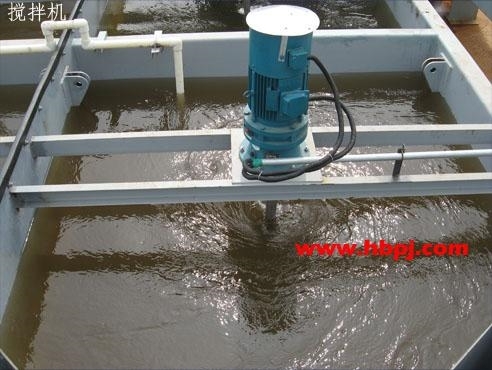

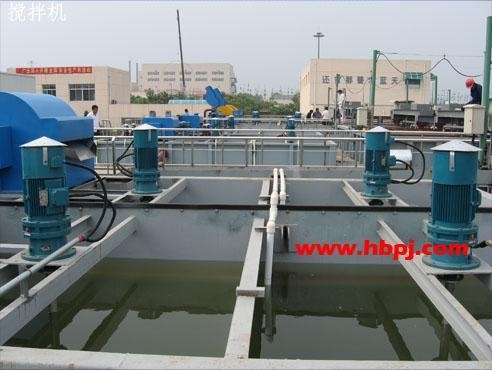

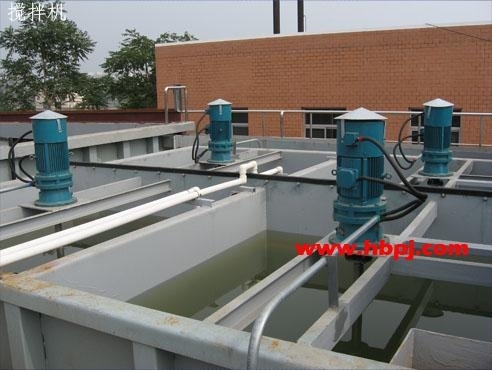

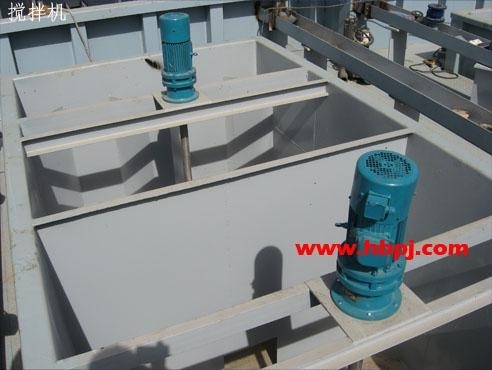

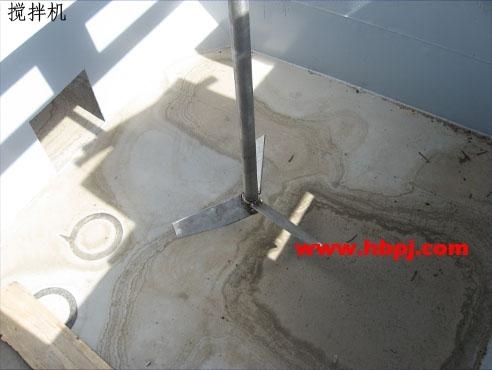

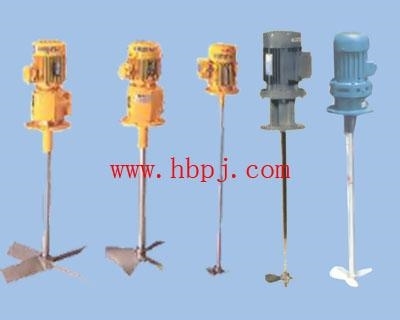

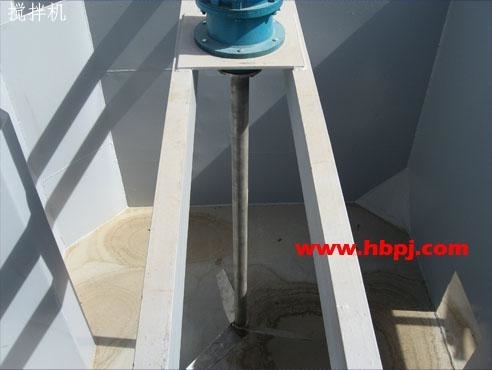

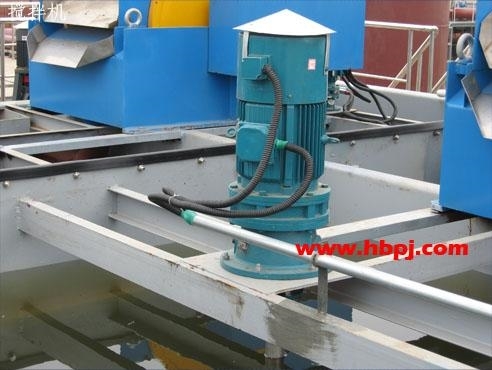

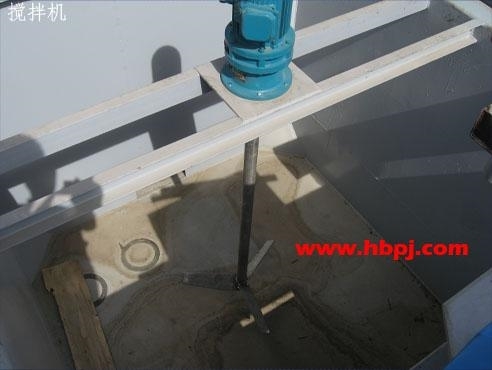

>>搅拌机

>传动原理

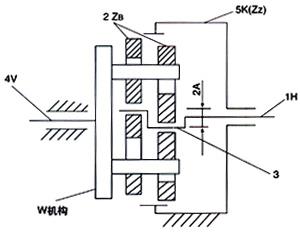

  摆线针轮减速机是一种采用 K-H-V 少齿差行星传动原理的新颖传动装置,参见图。太阳轮(针齿轮)Zz 与行星轮(摆线轮)ZB的齿数差为 1 ,即: Zz-ZB=1 。其传动过程为:

  在输入轴上装有一个错位 180°的双偏心套,在偏心套上装有两个称为转臂的滚柱轴承,形成 H 机构、两个摆线轮的中心孔即为偏心套上转臂轴承的滚道,并由摆线轮与真齿轮上一组环形排列的针齿相啮合,以组成齿差为一齿的内啮合减速机构,(为了减小摩擦,在速比小的减速机中,针齿上带有针齿套)。

  当输入轴带着偏心转动一周时,由于摆线轮上齿廓曲线的特点极其受针齿轮上针齿限制之故。摆线轮的运动成为既有公转又有自转的平面运动,在输入轴正转一周时,偏心套亦正转一周,摆线轮于相反方向上转过一个齿从而得到减速,再借助W输出机构,将摆线轮的低速自转运动通过销轴,传递给输出轴,从而获得较低的输出转速。

    1.输入轴2.摆线轮3.转臂4.输出轴5.针齿壳

>特点与主要结构

    △高速比和高效率
    单级传动,就能达到 1:87 的减速比,效率90%以上,如果采用多级传动,减速比更大。
    △结构紧凑体积小
    由于采用了行星传动原理,输入轴与输出轴在同一心线上,使其机型获得尽可能小的尺寸。
    △运动平稳噪声低
    摆线针齿 啮合齿数较多,重叠系数大以及具有机件平衡的机理,使振动和噪声限制在最小程度。
    △使用可靠、寿命长
    因主要零件采用高碳铬钢材料,经淬火处理,( HRC58-62 )获得高强度,并且部分传动接触采用了滚动摩擦,所以经久耐用寿命长。
    △设计合理、维修方便
    容易分解安装,最少零件个数以及简单的润滑,使摆线轮减速机深受用户的信赖。

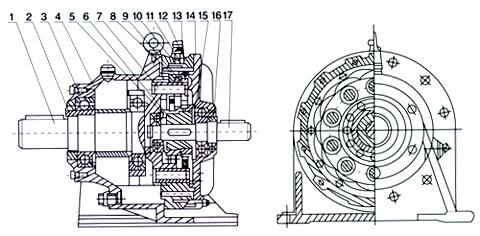

(点击放大)序号名称材料序号名称材料
1输出轴4510销轴套GCr15
2紧固环4511针套GCr15
3油封盖HT20012针齿壳HT200
4机座HT20013摆线轮GCr15
5后档圈A314端盖HT200
6偏心套4515前档圈A3
7销轴GCe1516紧固环45
8针齿GCr1517输入轴45
9间隔环HT200

>型号示例

  BLY0-11-0.37,B代表摆线针轮减速机,L代表法兰式立装,Y代表普通电机,0代表减速机号,11代表转速比,1450:11=132r/m,0.37代表电机功率为0.37KW。

>规格型号

 电动机直联型单级减速机的传动比和输入功率表HZ

BLY0BLY1BLY2BLY3BLY4BLY5BLY6BLY7BLY8
输入转速1450r/min
(左下侧输出转速为1450r/min输入计算值)
输入转速1000 r/min
9输出转速161r/m0.752.2/1.53/2.27.5/5.5/4
11输出转速132r/m0.752.2/1.53/2.27.5/5.5/41118.5/15
17输出转速85r/m0.751.5/1.13/2.27.5/5.5/41118.5/152237
23输出转速63r/m0.551.5/1.13/2.25.5/411/7.518.5/15223755
29输出转速50r/m0.551.1/0.752.2/1.55.5/4/37.5/5.51518.53755
35输出转速41r/m0.371.1/1.751.54/3/2.27.5/5.515/11153045
43输出转速34r/m0.370.75/0.551.5/1.14/3/2.25.5/411/7.5112240
59输出转速25r/m0.250.75/0.551.1/0.752.2/1.5/1.14/37.5/5.57.518.530
71输出转速20r/m0.180.55/0.370.752.2/1.5/1.135.57.51522
87输出转速17r/m0.12  1.5/1.135.55.51122

>配套选型

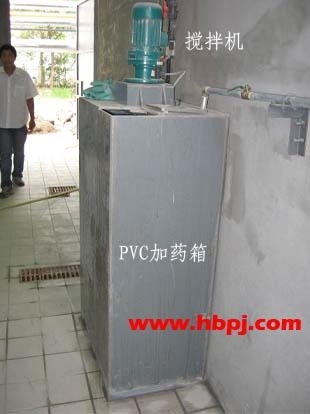

 搅拌机与标准加药桶配套选型参考表:

型号加药桶叶轮、轴材质转速轴直径(mm)轴长(mm)叶轮(mm)
BLY09-11-0.37JYT-100L304不锈钢132rpmÆ18L=6003叶片Æ200
碳钢+衬塑或衬胶
316L不锈钢
BLY09-11-0.37JYT-150L304不锈钢132rpmÆ18L=6003叶片Æ200
碳钢+衬塑或衬胶
316L不锈钢
BLY0-11-0.37JYT-200L304不锈钢132rpmÆ18L=7003叶片Æ200
碳钢+衬塑或衬胶
316L不锈钢
BLY0-11-0.37JYT-300L304不锈钢132rpmÆ18L=7003叶片Æ200
碳钢+衬塑或衬胶
316L不锈钢
BLY0-11-0.55JYT-500L304不锈钢132rpmÆ18L=8003叶片Æ200
碳钢+衬塑或衬胶
316L不锈钢
BLY0-11-0.75JYT-1000L304不锈钢132rpmÆ27×3L=11002叶片Æ300
碳钢+衬塑或衬胶
316L不锈钢
BLY0-11-1.1JYT-2000L304不锈钢132rpmÆ32×3L=12002叶片Æ350
碳钢+衬塑或衬胶
316L不锈钢
BLY1-17-1.5JYT-3000L304不锈钢85rpmÆ42×3L=13002叶片Æ400
碳钢+衬塑或衬胶
316L不锈钢

 说明:搅拌机转速,客户可以自行确定。

>订货须知

  搅拌机询价或订货时请提供以下数据:
  1、型号、功率、速比、转速、轴直径、轴长度、叶轮直径、叶片数,轴及叶轮的材质、到货地点等,只有数据齐全我们才能给您准确报价。
  2、或者提供搅拌容器的长、宽、高尺寸数据及搅拌介质性质。
