>产品介绍

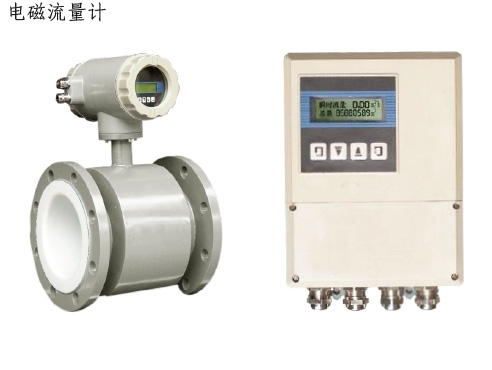

TOSHIBA-TIG系列电磁流量计引进TOSHIBA技术,采用日本TOSHIBA生产的转换器,可生产10mm~3000mm的各种口径电磁流量计。精度最高可达0.2%,流速范围从0.3m/s~10m/s。
>产品特点
4电极测量系统:测量电极、参比电极、空管检测电极;
测量管内无活动阻流部件、无压力损失;
测量结果与液体的密度、粘度、温度、压力和导电率(不小于5μs/cm)等物理参数无关;
选用不同衬里及电极材料,具有良好的耐腐蚀性;
独有的抗干扰滤波电路和运算处理器,输出稳定;
反应速度快;
高集成度的转换器带有多种输出功能;
脉冲输出脉宽可调;
带有接地电极、接地环和避雷装置;
量程可多段设置;
丰富生动的LCD显示大量信息,可显示瞬时流量和累积流量,计测量系统应有防振及防电磁干扰能力;
HART 协议通信并可选项支持Profibus。
>工作原理

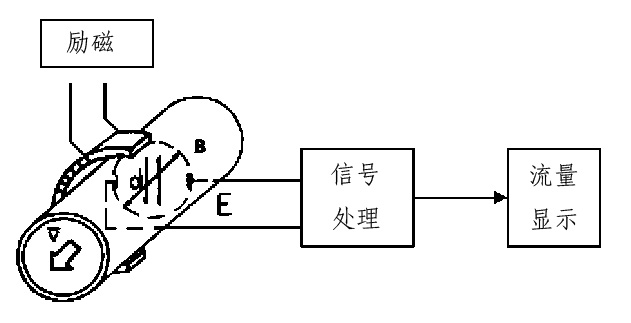

电磁流量计工作原理是基于法拉第电磁感应定律。即:导电液体在磁场中作切割磁力陷运动时,在垂直于流速向量和磁场向量的方向上就会产生感应电动势,感应电动势与流量成正比,经过处理运算后,进行瞬时流量和累积流量的剂量。
>应用范围
水及污水处理:进水管路、出水管路、污泥管路等。
>技术参数
测试性能 工程口径:DN10~DN3000 测量范围:0~10m/s 精确度:±0.5%FS 重现性:0.1% 标定:出场标定,可现场校准 显示:LCD液晶显示 阻尼时间:0.2~60秒(可选择以1秒为增加量) 断电保护:断电时,参数设定值被保存在不易失去的内存中,这些值一直会被保存直到电源恢复正常。电流输出:0mA DC, 输出 模拟输出:4~20mA 脉冲输出:脉冲数:306~3600000 脉冲/小时 通信输出:HART协议 | 供电 供电:220VAC±10%,50Hz 物理性能 外壳:铝合金 涂层:丙烯酸树脂涂层,兰灰色 电极材料:316;哈氏合金 C;TI;C4;316L;Pt;Ta 衬里材料:氯丁橡胶、聚氨酯、氟塑料、PFA 连接方式:法兰连接、法兰夹装 环境性能 防护等级:变送器:IP66 传感器:IP88 温度:变送器:-10~40℃ 传感器:-25~60℃ 相对湿度:0~85% |
>订货须知
标准选型表
名称 | 公称通径 | 衬里材料 | 电极材料 | 变送器方式 | 信号输出 | 供电电源 | 压力等级 | |||||||
TLD | ||||||||||||||
参数 | 代码 | 含义 | 代码 | 含义 | 代码 | 含义 | 代码 | 含义 | 代码 | 含义 | 代码 | 含义 | 代码 | 含义 |
100 *** | DN100 DN*** | A B C | 氯丁橡胶 聚氨酯 聚四氟乙烯 | 1 2 3 | 316 316L 哈氏合金C | Y F | 一体式 分体式 | S R H P M | 4~20mA RS~485 HART Profibus MODBUS | AC DC | 220VAC 24VDC | P06 P10 P16 P25 | 0.6MPa 1.0MPa 1.6MPa 2.5MPa | |
示例 | TLD 100 A 1 Y S AC P06,表示DN100电磁流量计,衬里材料为氯丁橡胶,电极材料为316L不锈钢,一体化转换器,输出4~20mA,220V交流供电,压力等级为0.6MPa。 |
