您的位置:首页 > 产品中心 > 环保配件 > 滤池配件系列
>产品介绍

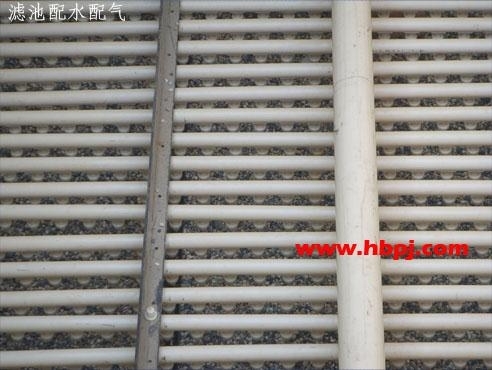

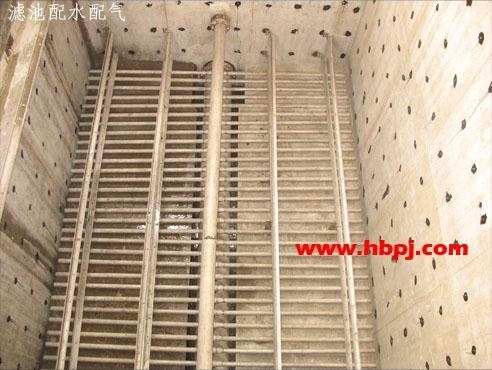

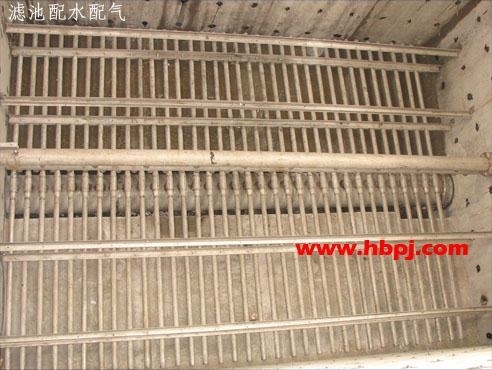

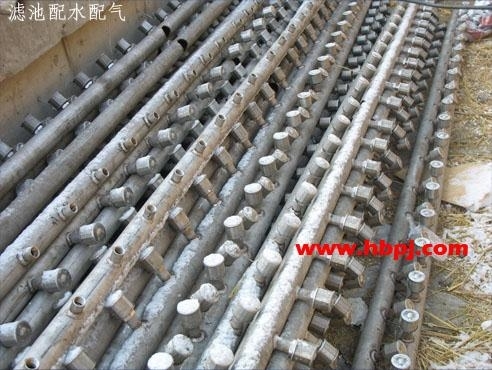

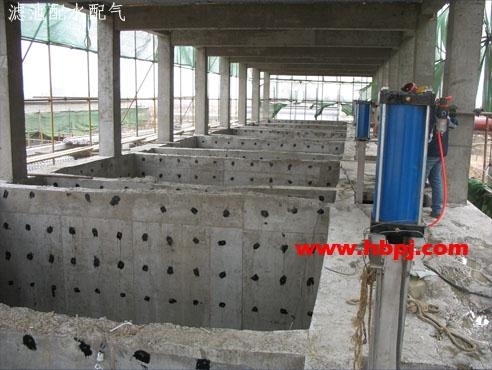

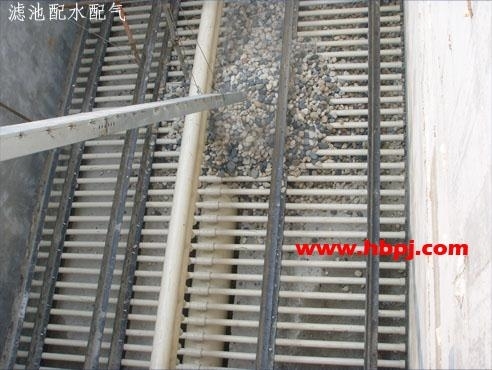

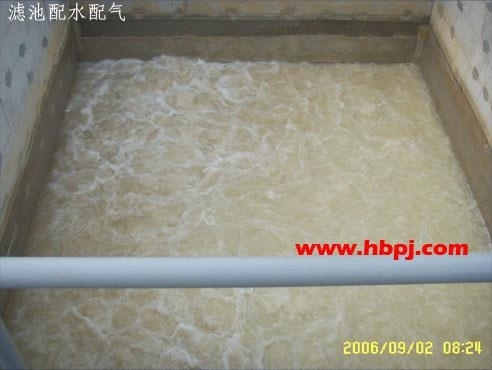

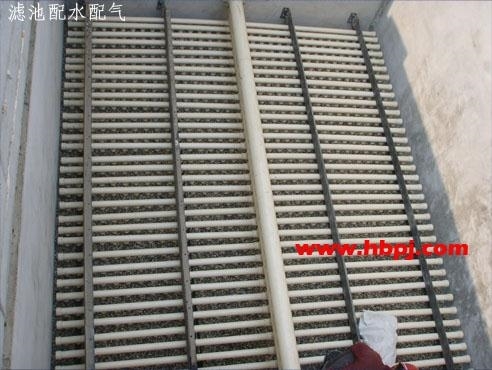

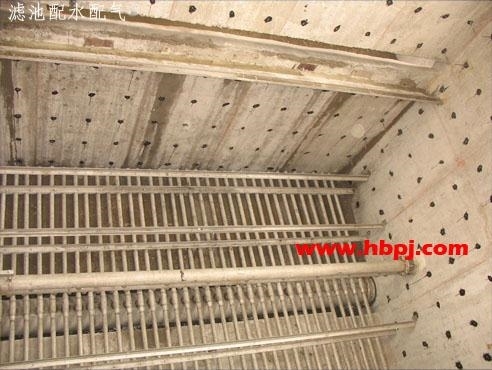

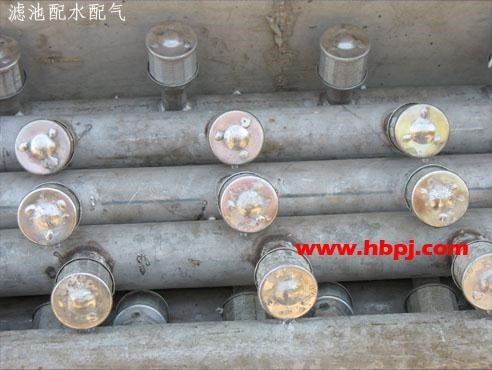

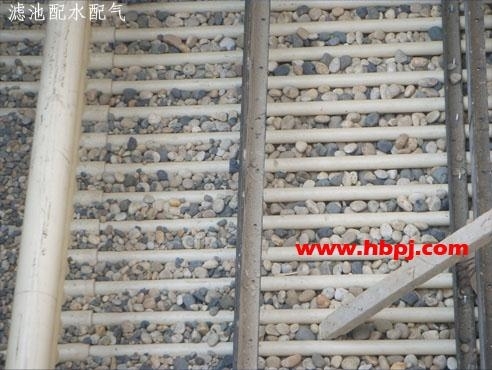

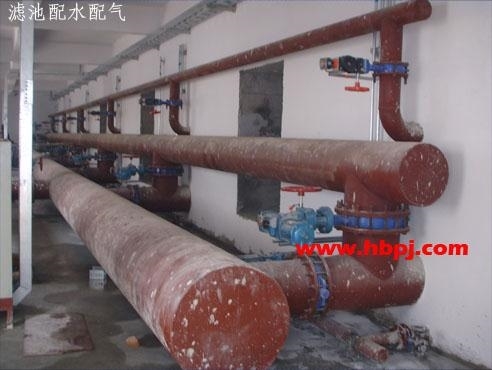

本滤池配水配气系统是滤池的一种新颖配水配气系统,该系统主要由位于滤料承托层中的滤池出水集水兼水反冲洗管道系统,及位于滤料承托层上部的滤池气反冲洗管道系统组成。它的出现,取消了常规滤池中的高精度滤板及长柄滤头,使滤池结构更为简单、施工更为方便、施工周期短,维修保养方便。该系统过滤效果极佳,在需要深度处理的大流量废水处理系统中具有很高的推广及应用价值。
>适用范围
电厂石灰水处理、中水处理,城市再生水处理等相关大型水处理系统。
>滤池特点
◇ 取消了高精度滤板及长柄滤头;
◇ 滤池结构简单、施工方便、周期短;
◇ 采用多个滤池并联使用,滤池运行数量可控、可调;
◇ 滤池反冲洗可单池独立冲洗,可多池冲洗;
◇ 装备电动阀或气动阀,由PLC电控柜控制,自动化程度高;

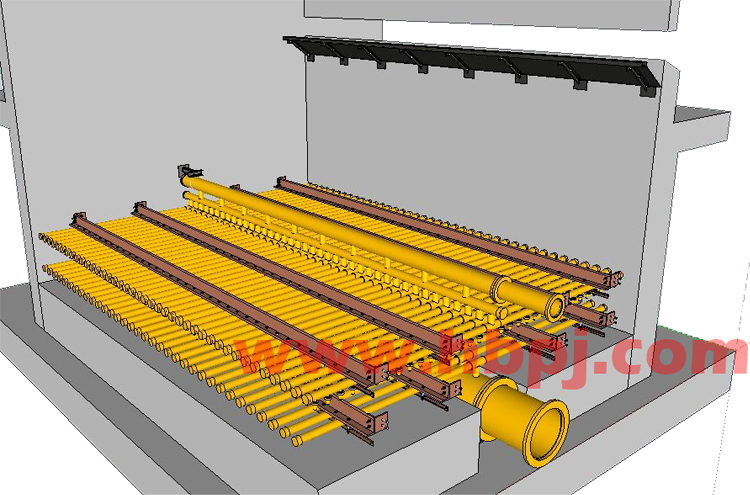

>结构图示
>产品规格
滤池配水配气系统根据滤池规格定制。
>订货须知
须提供滤池规格、数量及配水配气系统材质要求等相关数据。

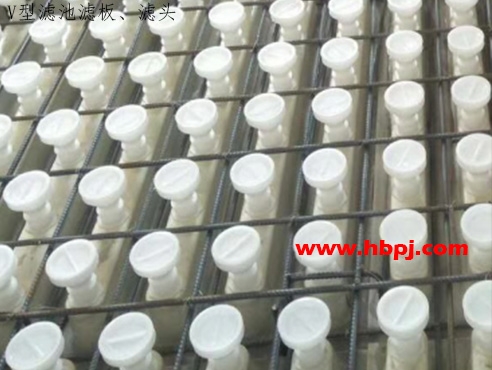

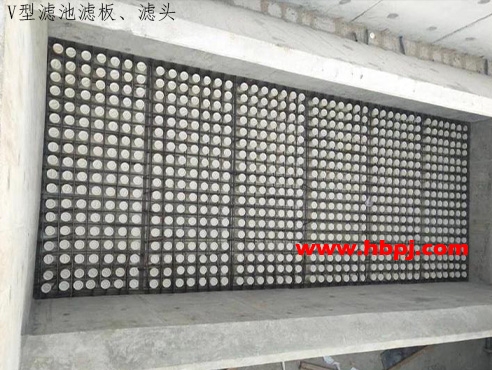

>>V型滤池滤板、滤头
>产品介绍

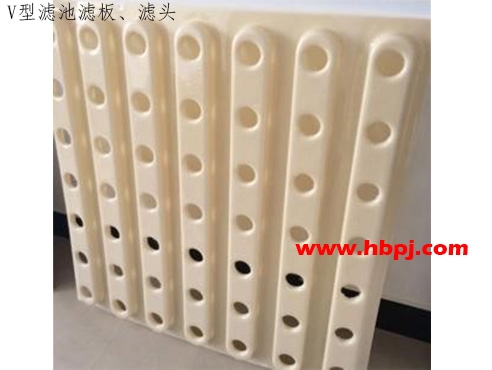

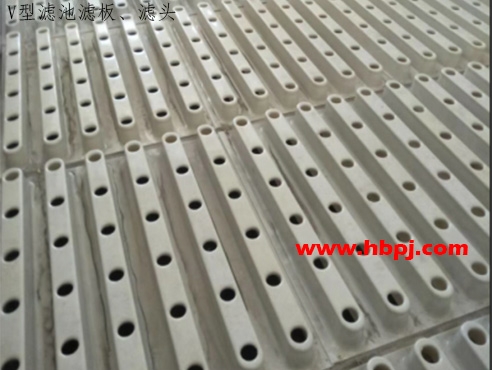

整体浇筑式ABS滤板模板,在模板上整体浇筑混凝土滤板制作工艺的滤池配水布气系统,从根本上杜绝了在滤池中以往小块预制滤板而产生的接缝不严,导致漏沙,翻板等等弊端。可调式滤头的预埋座紧固在整体浇筑式滤板模板上的结构形式,在不改变滤池工艺和结构的前提下,可便捷地上下调整滤杆的螺纹上口的水平高度,达到配气配水均匀的效果。采用现场整体连续浇筑混凝土滤板工艺,简化了的施工程序,缩短工程周期,降低工程造价,具有显著的节能降耗增效的经济效益。
滤头拉伸强度为21-28MPa,冲击强度为27-49kg/cm,洛氏硬度为62-86,密封垫圈为无毒橡胶。
>反冲洗工作原理
滤头的滤帽弧面上均匀开有精心加工的长条细缝,既能防止滤料的漏出,又能确保配气和配水均匀。滤杆是一根塑料管顶端开有一个小孔,靠近底部有二条进气条缝,压缩空气进入滤板下面的空间后,缓慢地形成空气层,并逐渐变厚,空气层下面的水不断下降,直到水面降至滤杆下部的长条进气条缝处时,这时空气开始由条缝孔流入滤杆。当流进的空气流量与经滤帽缝隙流流走的流量相等时,水面便停止下降,稳定在一定位置上,进入的空气经滤杆上升通过滤帽的缝隙喷射到滤料层中去,由于多个滤头的交叉喷射均匀分布,达到良好的反冲洗效果。
>滤板介绍
滤板是水处理工艺中关键装置,在滤池中起到承载滤料层过滤和反冲洗配水的双重作用。滤板质量的优劣直接关系到水厂、污水厂的滤后水质、水量及运行的长期效益。传统的滤池配水系统过滤和反冲洗时阻力大,配水不均匀、死水区多、滤料易板结、积泥,同时由于局部冲洗强度造成承托层松动,出现漏砂等不良后果。
>可调式滤头介绍

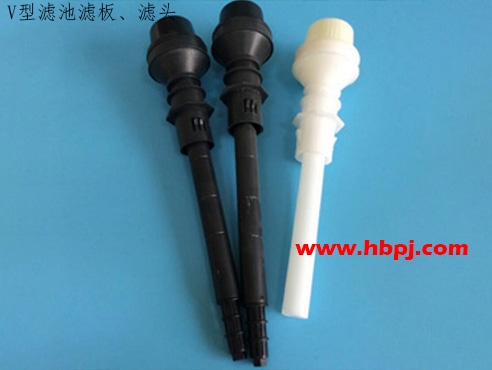

ABS可调式滤头由预埋座、滤杆、滤帽组成,滤杆上设有调节螺纹,可上下调节;且设有调节瓣与预埋座内调节瓣防脱条结合,可控制滤杆调节精度,同时固定其位置。
ABS可调式滤头的安装:
滤板养护期满后,在预埋座内插入可调节滤杆,然后向滤池注水至滤头面约100mm高,目的是控制满滤杆的调节量,保证各滤杆的进气孔在同一水平面上。
ABS可调式滤头在整体浇筑滤板与可调式滤杆是反冲洗滤池配水配气系统技术的进步,摒弃了传统工艺的种种缺点。同时,因为与池壁与滤梁预埋钢筋的焊接,整体性好,结构受力更为合理。因为在施工现场浇捣,可以更好地控制钢筋质量和混凝土质量,整个工程施工质量更有保障。
1,ABS可调式滤头 由于采用整体浇筑滤板与可调式长柄滤头这项技术,通过滤杆的调节来保证滤头的平整度,从而降低了对滤板土建施工的精度要求。因此减小了土建施工难度,缩短了施工周期,提高了施工效益。同时,因为是整体浇筑取消了预制板块所需的密封胶泥、预埋螺栓等材料,以及避免了在运输搬运、安装过程中所造成的不必要材料损耗,相对地可降低工程造价5%左右。
2,在滤池池壁与滤板连接部位设置凹形槽的地方须凿毛,以免此处漏气漏水。
3,纵向主筋应在横向主筋之上,结构受力更为合理。
