WG系列转刷网篦式格栅是设置于粗拦污格栅后，对水中直径1mm以上的毛发、纤维、细支、杂草、鱼类及漂浮物进行可靠拦截和清除的机械设备。该设备广泛应用于纺织印染、屠宰、皮毛加工及各大电厂、工业用水系统、市政工程给排水系统中。
>结构和工作原理

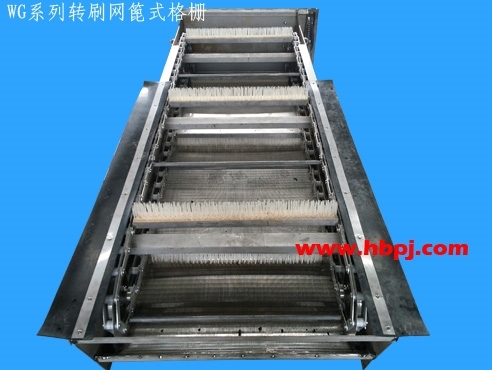

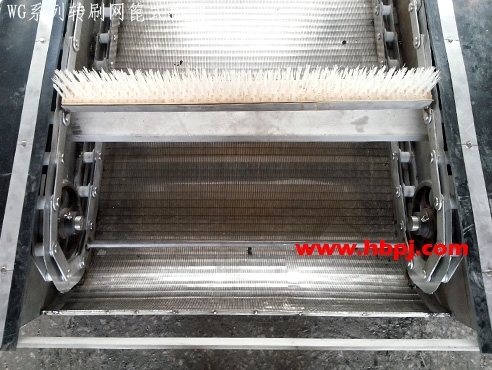

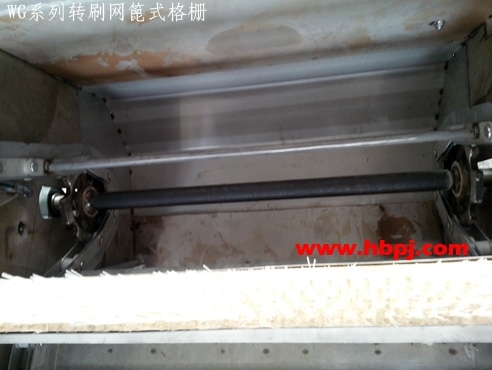

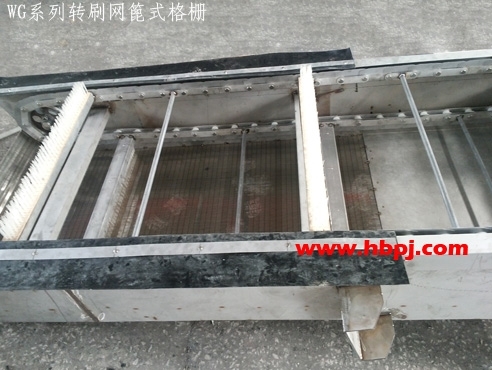

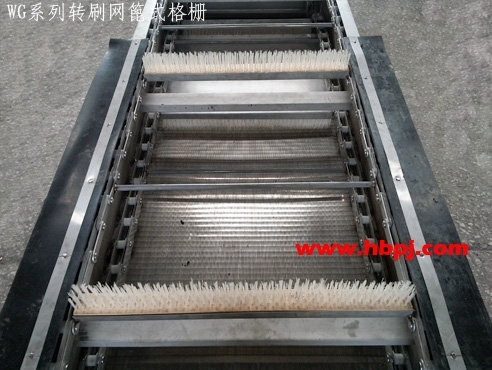

WG系列转刷网篦式格栅是由支撑钢架、滤网组和传动链、驱动装置、板刷等部件组成。设备运行时，传动链带动板刷由下向上移动，清扫网面并带走污物送到排污口滑板，污物因重力原因自然脱落。
本设备具有过滤可靠，除污效率高、水流通畅、运行平稳、噪声低、耗能低、占地省、使用寿命长、安装便捷、维护方便，可实现全自动化操作等特点。

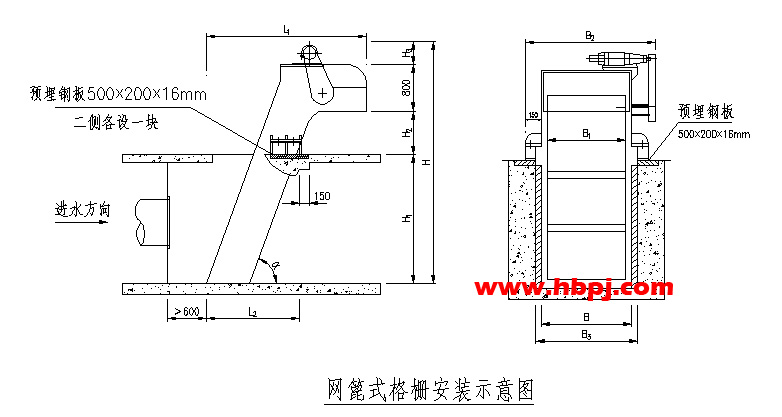

>安装示意图
>技术参数及选型
| 机型 | WG-2000 | WG-2500 | WG-3000 | WG-3500 | WG-4000 |
| 安装角度（α）（mm） | 70°～80° | ||||
| 设备宽度B（mm） | 1860 | 2360 | 2860 | 3360 | 3860 |
| 滤网宽度B1（mm） | 1730 | 2230 | 2720 | 3210 | 3702 |
| 设备总宽B2（mm） | 2280 | 2780 | 3280 | 3780 | 4280 |
| 格栅井宽B3（mm） | 2000 | 2500 | 3000 | 3500 | 4000 |
| 设备安装总长L1（mm） | L1=L2+H2ctgα+250tgα/2 +500 | ||||
| 导流槽长L2（mm） | L2＝H1ctgα+500sinα | ||||
| 设备总高H(mm) | H＝H1+H2+H3+800 | ||||
| 深沟H1（mm） | 2500~12000（用户自定） | ||||
| 排渣高度H2（mm） | 900～1500 | ||||
>订货须知
1、订货时，用户应提供格栅井宽、井深、最高水深，栅条间隙，安装角度，排渣高度等技术参数。
2、对设备材质有特殊要求时，应在订货时注明。
3、订货时应注明电气控制要求。
