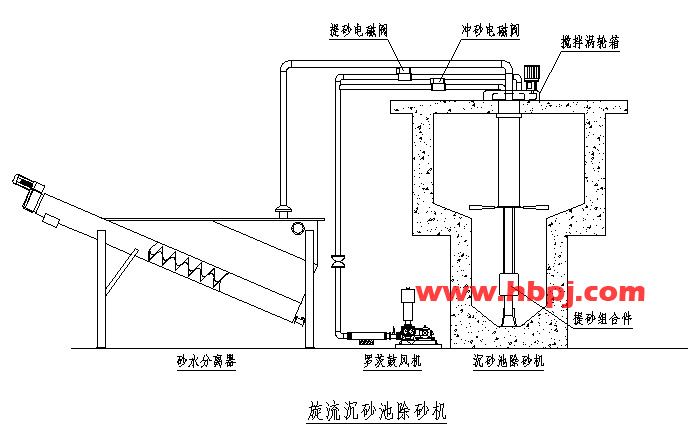

旋流沉砂池除砂机主要用于旋流沉砂池,是沉砂,洗砂效果最好的设备。旋流沉砂池池体一般为混凝土结构。整套除砂机包括:涡轮搅拌箱、减速机、搅拌轴、搅拌叶轮、提砂装置、提砂/冲砂电磁阀。如为成套供货则包含成套控制箱。
>工作原理
旋流沉砂池除砂机运行时,砂水混合液从切线方向进入钟式沉砂池内,形成旋流。在驱动装置的驱动下,搅拌机构的传动轴、搅拌叶轮运转,控制进池污水流的流速和流态。
由于叶轮叶桨向上倾斜,旋转时将使池中污水呈螺旋状加速,形成涡螺流态,产生离心力。同时池内污水流在叶轮叶浆搅拌剪切力作用下,互相剥离,依靠砂的自身重力和旋流离心力,使砂粒沿池壁呈螺旋线加速沉降,向中心砂斗积聚,经气提升或泵提升后排出池外作进一步处理。在此过程中,适当的叶桨倾角和线速条件,使污水中的砂粒受到冲刷,并保持最佳的沉降效果。而原来粘附在砂粒上的有机物,以及重量小的物质,随污水一同流出旋流沉砂池,进入后续工序继续处理。砂与少量污水进入池外砂水分离器内,砂经分离后外排,污水回流至格栅井。
>技术性能
旋流沉砂池除砂器利用水力旋流使泥砂与有机物分离,充分发挥了水力旋流作用,保持了占地少,处理停留时间短,沉砂效果好,砂水分离性强,除砂可靠(尤其是去除污水中无机沙砾尤为显著)等特点。

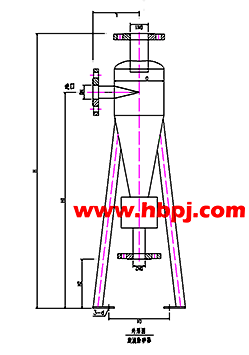

>外形示意图
>主要技术参数
型号 | 处理量 (m3/h) | 搅拌装置 | 池内径 (mm) | 提砂量 (L/S) | 鼓风机 | ||
叶轮转速 | 功率 | 风量(m3/min) | 功率(KW) | ||||
XCS-180 | 180 | 12-12 r/min | 1.1KW | 1830 | 1-1.2 | 1.43 | 1.5 |
XCS-360 | 360 | 2130 | 1.2-1.8 | 1.79 | 2.2 | ||
XCS-720 | 720 | 2430 | 1.8-3 | 1.75 | |||
XCS-1080 | 1080 | 3050 | 3-5 | ||||
XCS-1980 | 1980 | 1.5KW | 3650 | 5-9.8 | 2.03 | 3 | |
XCS-3170 | 3170 | 4870 | 9.8-15 | 1.98 | 4 | ||
XCS-4750 | 4750 | 5480 | 15-22 | ||||
XCS-6300 | 6300 | 5800 | 22-28 | 2.01 | |||
XCS-7200 | 7200 | 6100 | 28-30 |
>订货须知
订货时,请说明型号,或告知实际处理量。
>>旋流除砂器
>产品概述

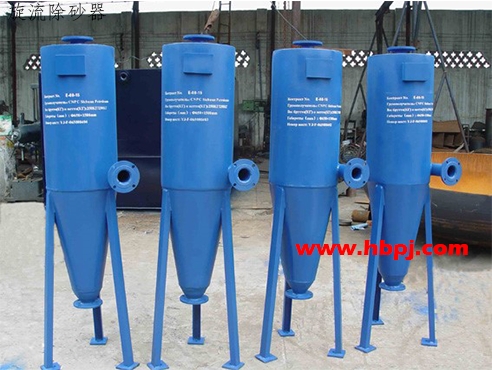

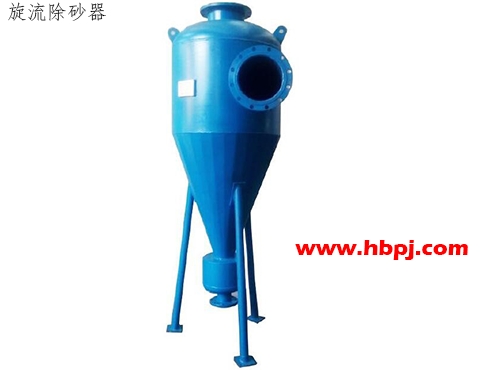

旋流除砂器集旋流与过滤为一体,主要用来清除地下水和地下热水以及其他水源中的固体颗粒,适用于水源热泵系统。中央空调冷却水、冷冻水系统、冬季冷暖循环水系统、工业冷却水系统。广泛应用于化工、环保、食品、医药等许多工业部门,在水处理领域实现除砂、降浊、固液分离等效果显著。
>工作原理
旋流除砂器是根据流体中的固体颗粒在除砂器里旋转流动时的筛分原理研制的新型分离装置,当砂水混合的水流以一定流速进入除砂器,由于砂水密度不同,在离心力、向心力的共同作用下、使密度低的水上升,由出水口排出,密度大的砂由设备底部排出,从而达到除砂的目的。本设备中增加了过滤装置,沿水流共同上浮的个别微小颗粒得到了过滤,本设备具有除砂效率高、节省安装空间、对个别微小颗粒的漏捕率低、工作状态稳定等优点。
>功能参数
序号 | 参数 | 数值 | 外形图 |
1 | 原水浊度 | ≤300 | |
2 | 水头损失 | ≤0.02 Mpa | |
3 | 出水浊度 | ≤10度 | |
4 | 进水压力 | 0.15~0.4 Mpa | |
5 | 主体材质 | 碳钢/不锈钢 | |
6 | 平均除砂率 | ≥92~96% | |
7 | 公称压力 | 0.6 Mpa、1.0 Mpa、1.6 Mpa | |
8 | 控制方式 | 手动/电动 | |
9 | 除砂粒径 | ≥0.1 mm |
>产品规格

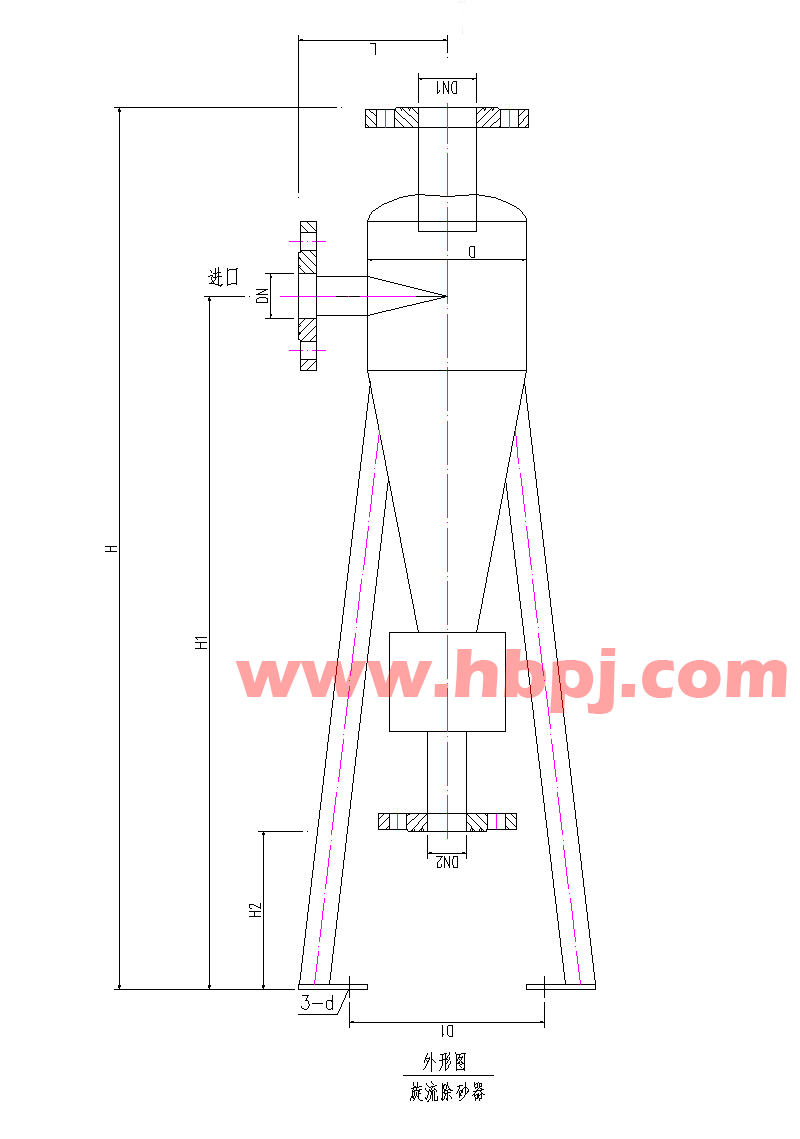

规格型号 | 处理水量 (m3/h) | DN mm | DN1 mm | DN2 mm | H mm | H1 mm | H2 mm | L mm | D mm | D1 mm | d mm |
XL/S(D)-40 | 29-47 | 40 | 50 | 32 | 890 | 700 | 160 | 150 | 159 | 240 | 12 |
XL/S(D)-50 | 44-72 | 50 | 65 | 32 | 1170 | 910 | 175 | 180 | 219 | 365 | 12 |
XL/S(D)-65 | 67-110 | 65 | 80 | 40 | 1470 | 1175 | 220 | 230 | 273 | 440 | 14 |
XL/S(D)-80 | 99-163 | 80 | 100 | 50 | 1670 | 1330 | 220 | 250 | 325 | 540 | 14 |
XL/S(D)-100 | 147-241 | 100 | 125 | 50 | 1800 | 1405 | 250 | 300 | 426 | 630 | 14 |
XL/S(D)-125 | 212-348 | 125 | 150 | 50 | 2000 | 1570 | 250 | 350 | 530 | 765 | 14 |
XL/S(D)-150 | 330-542 | 150 | 200 | 65 | 2200 | 1725 | 250 | 450 | 630 | 910 | 18 |
XL/S(D)-200 | 529-868 | 200 | 250 | 65 | 2650 | 2100 | 250 | 550 | 800 | 1190 | 18 |
XL/S(D)-250 | 773-1096 | 250 | 300 | 80 | 3200 | 2560 | 300 | 650 | 1000 | 1480 | 18 |
XL/S(D)-300 | 1214-1722 | 300 | 350 | 100 | 3600 | 2890 | 300 | 750 | 1200 | 1780 | 18 |
>应用范围
1、主要适用于原水、补水的水质处理及控制;如河水、井水除砂,洗煤水、工业选矿、固液分离、液体除气以及非互溶液位的分离等;
2、可广泛适用于水源热泵系统,采暖水,中央空调冷却水、冷冻水、钢铁、发电、化工及其它工矿企业,自来水、海水、地表水、地下水等。
>产品特点
1、解决了传统旋流除砂器对比重小的污物,如悬浮物、树叶、纸屑等处理困难的难题;
2、除污效率高,清污方便,取消以往除污器前后阀门及旁通管,具有阻力小、且恒定不变等优点;
3、结构简单、无能耗、成本低廉、易于安装和操作,几乎不需要维护。
>注意事项
1、旋流除砂器应安装在供水管网的主管道上并固定在基础上,进水和出水管之间客户应根据需要加旁通管;
2、为保证进水水流平稳,在设备进水口前应安装一段与进水口等径的直通管,长度相当于进水口直径的5-10倍。
3、安装时设备四周应预留有足够的维护空间。
4、正常工作时,需开启进、出水阀门,关闭排污阀及旁通阀。
5、根据源水含砂量的多少定期排砂除污,排污时打开排污阀,直到流出清水即可,排污过程不影响系统正常用水。
6、排污结束后,关闭排污阀。
7、如排砂压力不足,要关闭出水口处的阀门。
8、原水压力或流量应符合技术参数表中规定的最低要求,以达到更好的除砂效果。
9、排污口管段尽量垂直或向下倾斜排泄,减少水平安装,以防除砂口堵塞。
>订货须知
1、订货时需明确产品材质、压力等级、手动/电动排污等相关要求。
2、本产品以销定产,常规生产周期:10天。
