您的位置：首页 > 产品中心 > 环保配件 > 格栅及其它机械
 |  |  |  |  |  |
>产品介绍

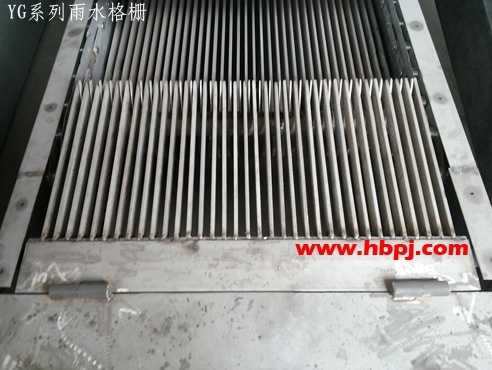

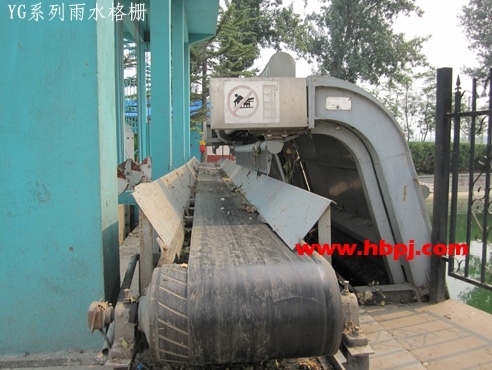

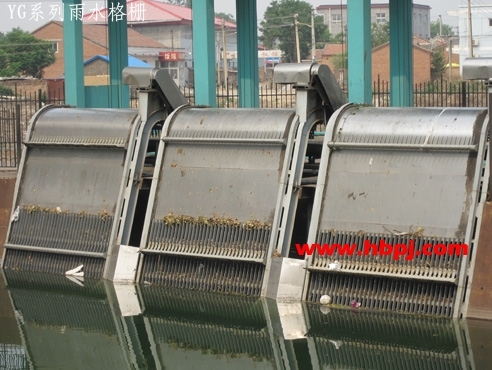

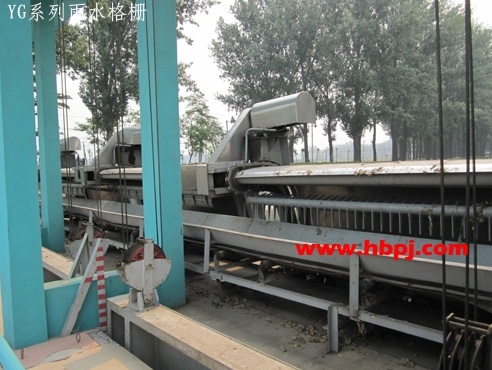

YG系列雨水格栅，是大中型给排水工程设施中，水源进口处预处理的理想设备。广泛应用于城镇与小区规划中的雨、污水的预处理，自来水厂、污水处理厂、电厂、钢厂等进水中杂物的清除，达到减轻后端处理工序负荷的目的。
>结构和工作原理

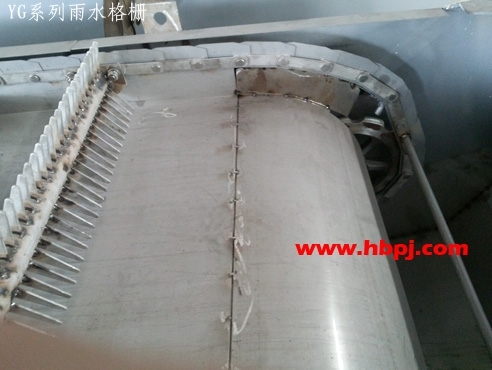

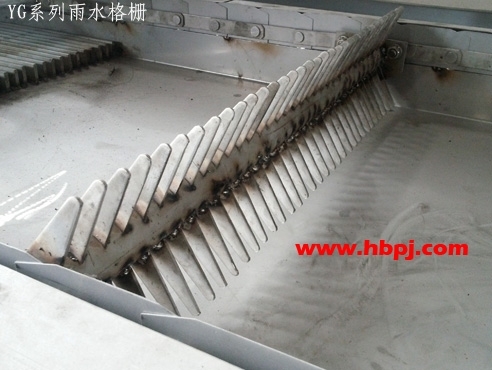

YG系列雨水格栅主要由机架、栅条、清污齿耙、提升链、电机减速驱动装置等组成。工作时，由固定于提升链上的清污耙板在驱动装置的带动下，将水下格栅部分截留的污物捞上，清污污耙两侧提升链同步，由栅后至栅前顺时针回转运行，当齿耙到达上部时，由于转向轨道及导轮的作用，污物依靠重力自行落下，从而达到去污的目的。
>产品特点
1、运行安全，传动系统中设有机械过载保护和超载限制器双重保护，超载限制器的仪表可显示传动载荷，当水下链条或齿耙被卡住后，电机自动断电。仪表具有远程监控接口，可实现机器故障远程监控。
2、水下链轮及链条具有防堵保护装置，运行可靠、缓冲自净卸污、排渣干净。
3、格栅清污机电气控制，可根据用户不同要求设定相应的开停次数、单循环时间，同时也可根据栅片前后液位差来控制设备的运行。

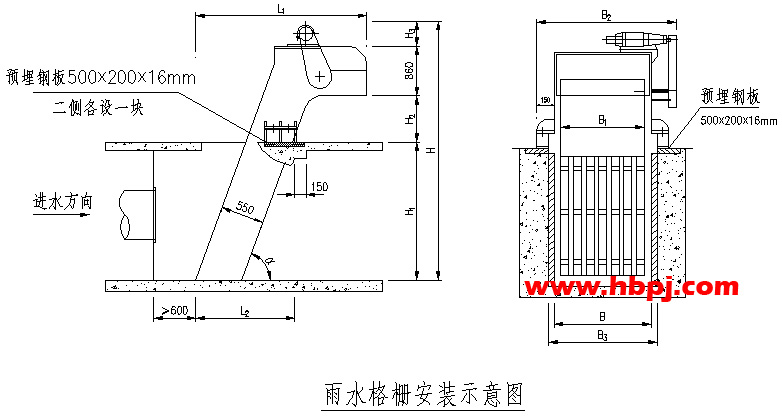

>安装示意图

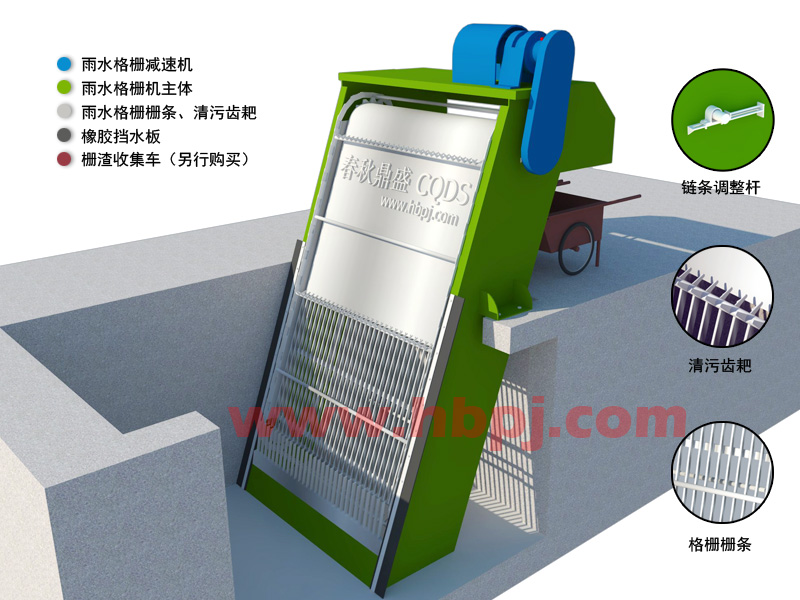

>产品结构图
>技术参数及选型
| 型号（YG－） | 800 | 1000 | 1200 | 1400 | 1600 | 1800 | 2000 | 2200 | 2400 | 2600 | 2800 | 3000 |
| 电机功率（KW) | 0.55～0.75 | 1.1～1.5 | 1.5～2.2 | |||||||||
| 安装角度（α） | 60°～85° | |||||||||||
| 设备宽B(mm) | 800 | 1000 | 1200 | 1400 | 1600 | 1800 | 2000 | 2200 | 2400 | 2600 | 2800 | 3000 |
| 设备总宽B2（mm） | 1150 | 1350 | 1550 | 1750 | 1950 | 2150 | 2350 | 2550 | 2750 | 2950 | 3150 | 3350 |
| 有效栅宽B1（mm） | B1＝B-160 | |||||||||||
| 沟宽B3（mm） | 900 | 1100 | 1300 | 1500 | 1700 | 1900 | 2100 | 2300 | 2500 | 2700 | 2900 | 3100 |
| 栅耙运动线速度（m/min） | 3.8 | |||||||||||
| 设备安装总长L1（mm） | L1=L2+H2ctgα+250tg α/2 +500 | |||||||||||
| 导流槽长L2（mm） | L2＝H1ctgα+500sinα | |||||||||||
| 设备总高H(mm) | H＝H1+H2+H3+860 | |||||||||||
| 深沟H1（mm） | 2500~12000（用户自定） | |||||||||||
| 排渣高度H2（mm） | 900～1500 | |||||||||||
| 减速机高度H3（mm） | 360 | 430 | 430 | |||||||||
注：本设备为非标准系列产品，标准型按沟深3000mm，排渣高度900mm，安装角度75°;计。
>过水流量技术参数
| 型号（YG－） | 800 | 1000 | 1200 | 1400 | 1600 | 1800 | 2000 | 2200 | 2400 | 2600 | 2800 | 3000 | ||
| 栅前水深（m） | 1.0 | |||||||||||||
| 过栅流速（m/s） | 1.0 | |||||||||||||
| 过 水 流 量 104m3/d | 栅 条 间 距 （mm） | 10 | 2.6 | 3.39 | 4.18 | 4.97 | 5.76 | 6.55 | 7.34 | 8.13 | 8.92 | 9.71 | 11.29 | 12.17 |
| 20 | 3.47 | 4.5 | 5.52 | 6.63 | 7.57 | 8.68 | 9.74 | 10.80 | 11.84 | 12.89 | 15.06 | 16.22 | ||
| 30 | 3.78 | 5.0 | 6.15 | 7.45 | 8.52 | 9.78 | 10.96 | 12.15 | 13.33 | 14.51 | 16.85 | 18.27 | ||
| 40 | 4.10 | 5.36 | 6.62 | 7.89 | 9.15 | 10.42 | 11.68 | 12.94 | 14.21 | 15.47 | 17.98 | 19.46 | ||
| 50 | 4.26 | 5.60 | 6.90 | 8.28 | 9.47 | 10.85 | 12.23 | 13.50 | 14.80 | 16.18 | 18.7 | 20.21 | ||
| 60 | 4.40 | 5.78 | 7.10 | 8.52 | 9.94 | 11.17 | 12.55 | 13.87 | 15.25 | 16.57 | 19.4 | 20.85 | ||
| 70 | 4.47 | 5.80 | 7.29 | 8.83 | 10.05 | 11.43 | 12.82 | 12.25 | 15.58 | 16.94 | 19.75 | 21.3 | ||
| 80 | 4.54 | 5.99 | 7.45 | 8.94 | 10.11 | 11.55 | 13.00 | 14.52 | 15.79 | 17.24 | 20.1 | 21.63 | ||
| 90 | 4.60 | 6.09 | 7.65 | 9.25 | 10.8 | 11.79 | 13.85 | 14.95 | 16.4 | 17.76 | 20.3 | 21.9 | ||
| 100 | 4.65 | 6.15 | 7.75 | 9.35 | 10.94 | 12.15 | 14.1 | 15.68 | 17.1 | 18.25 | 20.57 | 22.15 | ||
>订货须知
1、订货时，用户应提供格栅井宽、井深、最高水深，栅条间隙，安装角度，排渣高度等技术参数。
2、对设备材质有特殊要求时，应在订货时注明。
3、订货时应注明电气控制要求。
