您的位置:首页 > 产品中心 > 环保配件 > 格栅及其它机械

>>HG系列回转式机械格栅

>产品介绍

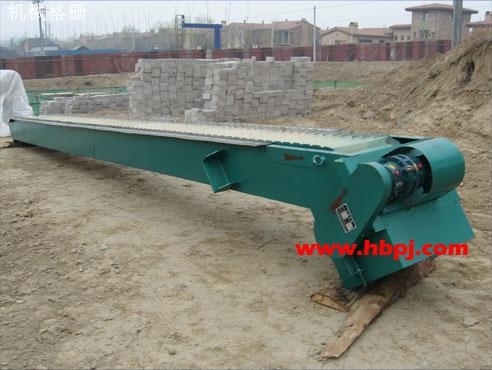

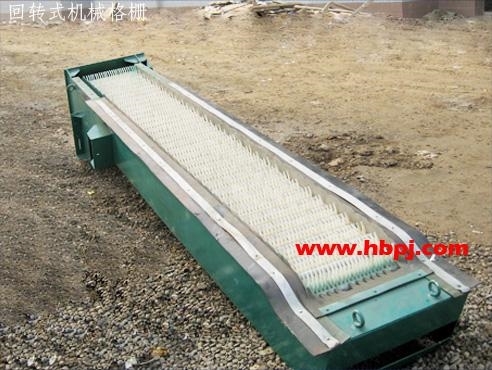

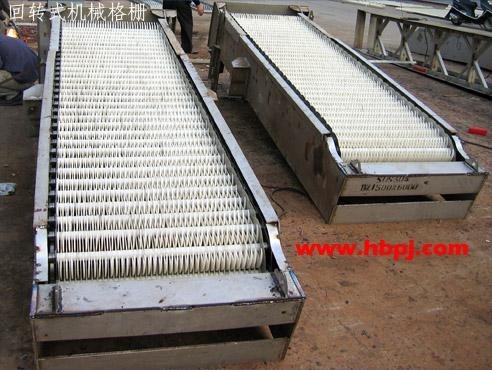

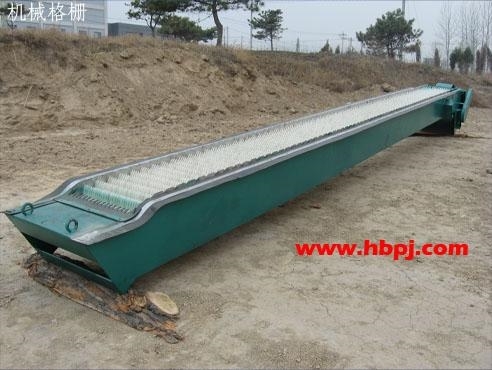

  HG系列回转式机械格栅(格栅除污机)是一种可以连续自动清除流体中各种形状杂物的,以固液分离为目的装置。它可以作为一种专用设备广泛地应用于城市污水处理、自来水行业、电厂进水口,同时也可以作为纺织、食品加工、造纸、皮革等行业生产工艺中必不可少的专用设备,是目前我国最先进的固液分离设备。

>结构和工作原理

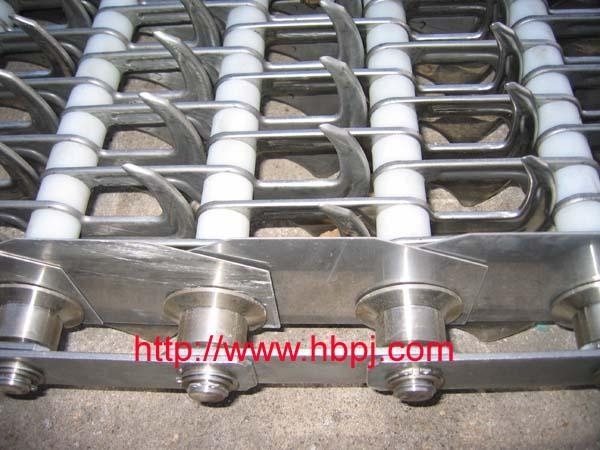

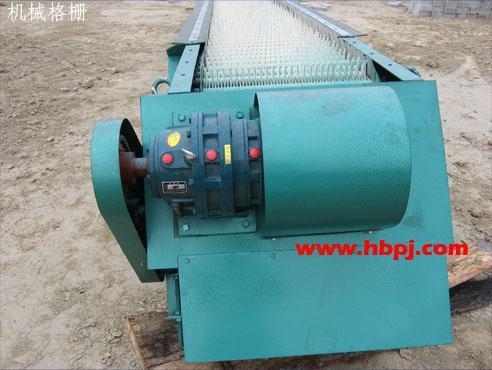

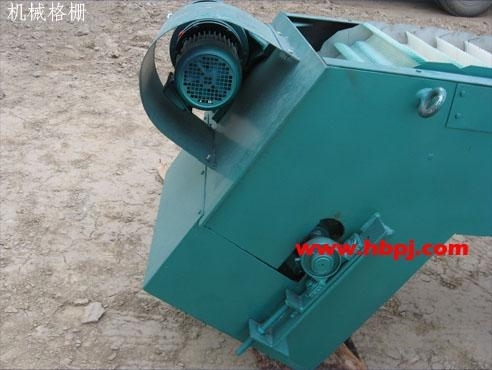

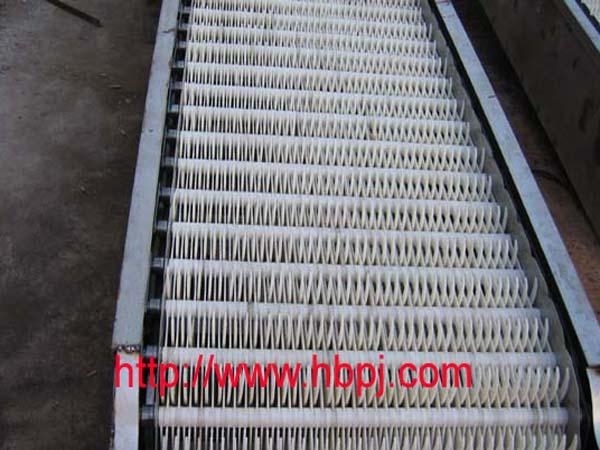

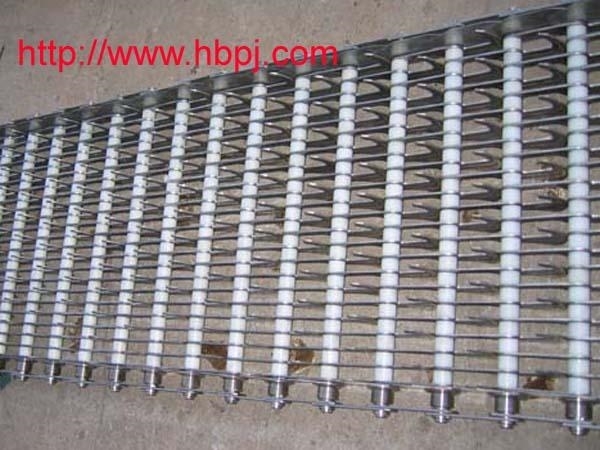

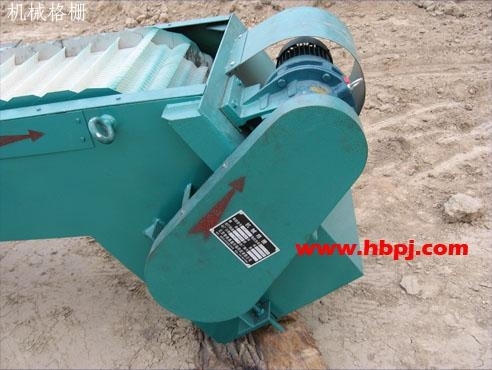

  HG系列回转式格栅主要由驱动装置、耙齿机构、清刷机构等组成,由一种独特的耙齿装配成一组回转格栅链。在电机减速器的驱动下,耙齿链进行逆水流方向回转运动。
  耙齿链运转到设备的上部时,由于槽轮和弯轨的导向,使每组耙齿之间产生相对自清运动,绝大部分固体物质靠重力落下。另一部分则依靠清扫器的反向运动把粘在耙齿上的杂物清扫干净。
  按水流方向耙齿链类同于格栅,在耙齿链轴上装配的耙齿间隙可以根据使用条件进行选择。当耙齿把流体中的固态悬浮物分离后可以保证水流畅通流过。整个工作过程是连续的,也可以是间歇的。

>产品特点

  该设备的最大优点是自动化程度高、分离效率高、动力消耗小、无噪音、耐腐蚀性能好,在无人看管的情况下可保证连续稳定工作。设置了过载安全保护装置,在设备发生故障时,会产生声光报警并自动停机,可以避免设备超负荷工作。
  本设备可以根据用户需要任意调节设备运行间隔,实现周期性运转;可以根据格栅前后液位差自动控制;并且有手动控制功能,以方便检修。用户可根据不同的工作需要任意选用。
  由于该设备结构设计合理,在设备工作时,自身具有很强的自净能力,不会发生堵塞现象,所以日常维修工作量很少。

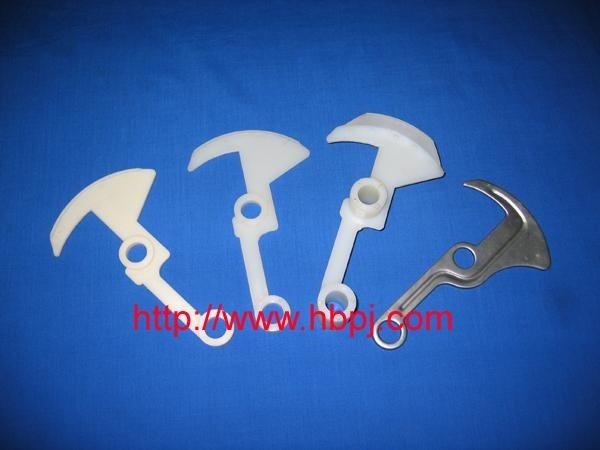

  设备规格按机宽尺寸分HG300-1500型。机宽超过1500mm,则做成并联机。栅隙分为1mm、3mm、5mm、10mm、20mm、30mm、40mm、50mm等各种规格,由过水量、提升高度、固液分离总量和所分离物质的形状、颗粒大小来选择栅隙。可根据用户需要选用材质为ABS工程塑料、尼龙、不锈钢的耙齿制作;主体框架有不锈钢材质和碳钢防腐两种。

>技术参数及选型

  1、技术参数和安装尺寸表:

参数\型号HG-300HG-400HG-500HG-600HG-700HG-800HG-900HG-1000HG-1100HG-1200HG-1250HG-1500
安装角度α60°~ 80°
电动机功率(kw)0.37~0.750.55~1.10.75~1.51.1~2.21.5~3
筛网运动速度(m/min)约2
设备宽W0(mm)30040050060070080090010001100120012501500
设备总高H0(mm)H+H1+800
设备总宽W1(mm)65075085095010501150125013501450155016001850
沟宽W(mm)400500600700800900100011001200130013501600
沟深H(mm)用户自定
导流槽长度L(mm)1500+H×ctgα
介质最高温度(℃)≤℃
地脚至卸料上口高H1(mm)400~1000(用户自定)

  2、过水流量表

型号HG-300HG-400HG-500HG-600HG-700HG-800HG-900HG-1000HG-1100HG-1200HG-1250HG-1500
栅前水深(m)1.01.01.01.01.01.01.01.01.01.01.01.0
过栅流速(m/s)0.5-1.00.5-1.00.5-1.00.5-1.00.5-1.00.5-1.00.5-1.00.5-1.00.5-1.00.5-1.00.5-1.00.5-1.0
栅隙过水流量(m3/d)1850-37002080-41602900-58003700-74004500-90005300-106006000-120007000-140007800-156008600-172009000-1800011000-22000
1(mm)
3(mm)3700-74004100-82005700-114007500-150009000-1800010600-2120012300-2460014000-2800015600-3120017200-3440018000-3600022000-44000
5(mm)4500-90005200-104007100-142009200-1840011200-2240013000-2600015000-3000017400-3480019400-3880021000-4200022500-4500024000-48000
10(mm)5300-106006200-124008800-1760011000-2200013500-2700016000-3200017400-3480021000-4220024000-4800025000-5000026000-3200027000-54000
20(mm)5500-110006650-130009000-1800011500-2300014000-2800017000-3400019000-3800022000-4400025000-5000027000-5400028000-5600029000-58000
30(mm)7100-142008600-1720011700-2340014900-2980018200-3640022100-4420024700-4940028600-5720032500-6500035100-7020036400-7280037700-75400
40(mm)7800-1560010200-2040014500-2900018800-3760023000-4600027000-5400031500-6300036000-7200040400-8080044500-8900046500-9300057500-115000
50(mm)10200-2040013250-2650018850-3770024450-4890029900-5980035100-7020040950-8190046800-9360052000-10400057200-11440059800-11960074100-148200

  注:并联机的过水流量按以上型号乘2即得。如HG2000型回转式固液分离机,其栅隙为10mm,则过水水量为42200~84400m3/d

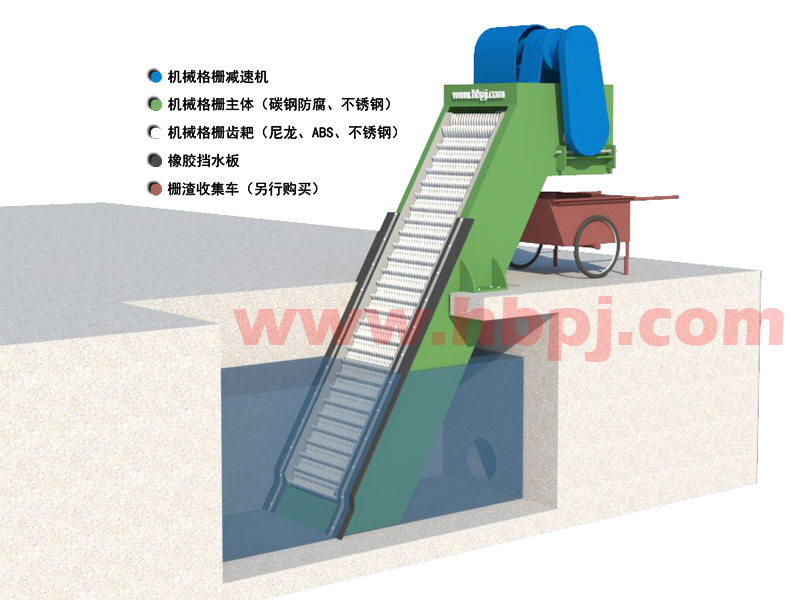

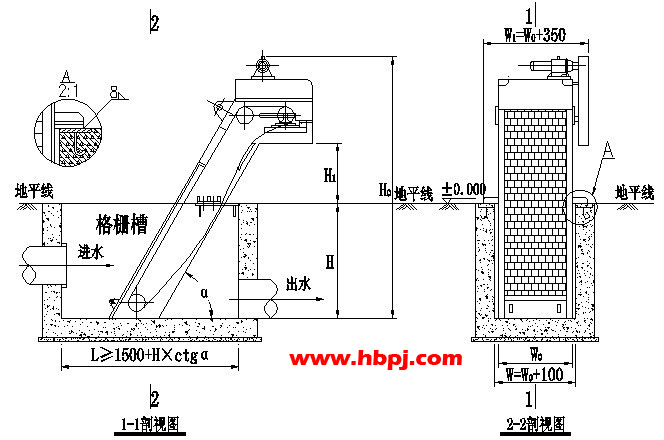

  3、安装示意图

  4、产品结构图



    >动画演示

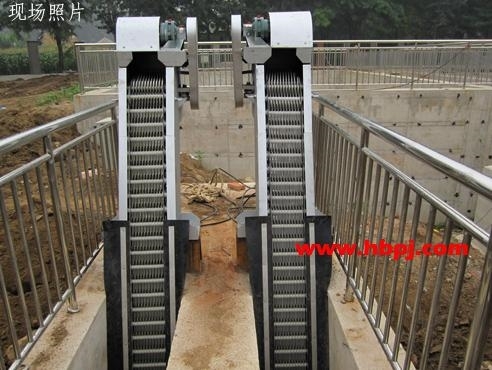

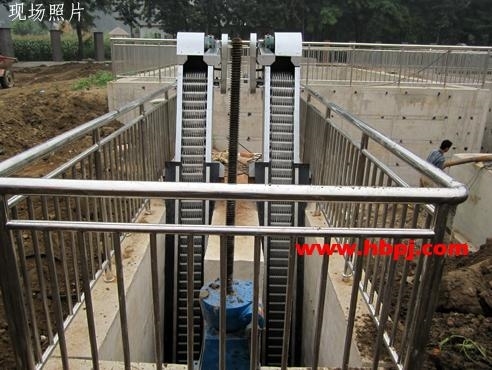

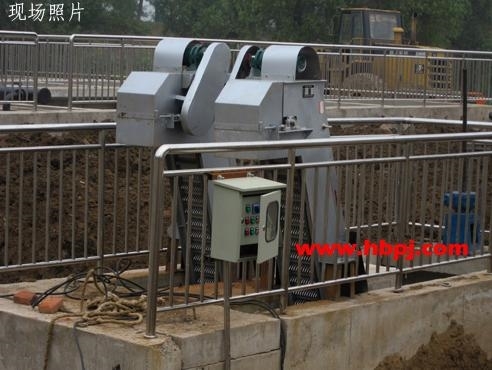

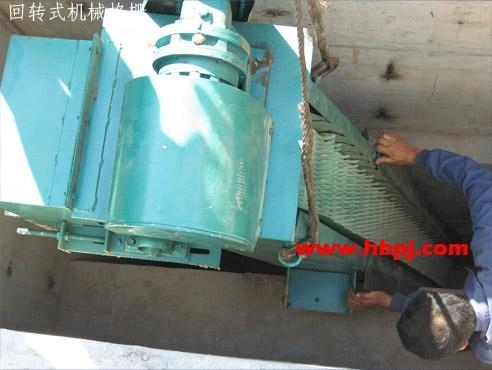

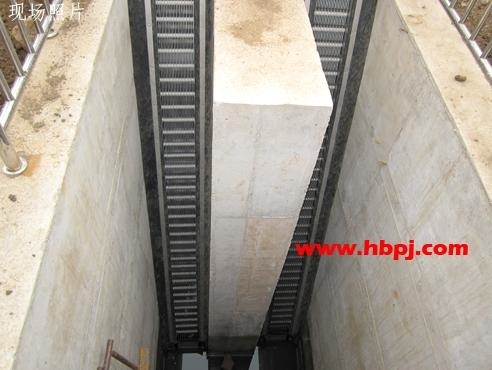

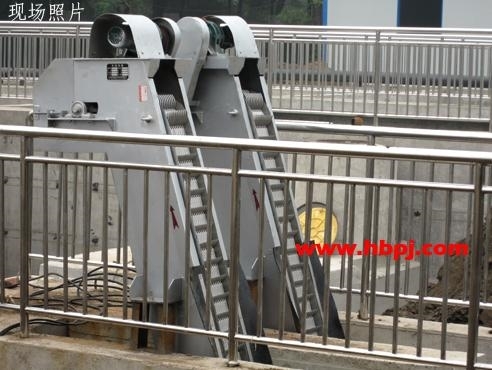

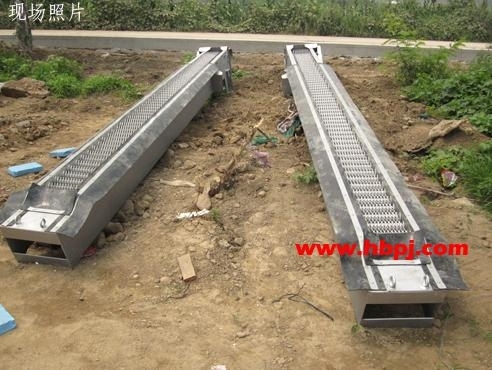

>现场运行

>工程业绩

>产品业绩

 北京市怀柔区肉类联合加工厂北京二商大红门肉类食品有限公司吉林省通化市铁路车辆段
 辽宁省锦州市铁路车辆段吉林省图们市铁路车辆段北京市房山城建集团有限公司
 中国兽医药品监察所重庆市乐邦环保机电研究所苏州辉腾机电有限公司
 北京静之湖度假酒店有限公司北京恩布拉科雪花压缩机有限公司北京市丰台区花乡污水处理站
 内蒙古赤峰污水处理厂云南昆明污水处理厂山东烟台开发区
 北京神力达环保设备有限公司福建厦门污水处理站昆明辉洋机电设备有限公司
 北京经济技术开发区污水处理站兰州智通环保科技有限责任公司四川科茂建筑工程有限公司

>订货须知

  1、机械格栅询价需要提供以下数据:型号、槽宽、槽深、机架材质、栅隙、齿耙材质、排渣高度、角度、到货地点等,只有数据准确我们才能给您报价准确。

    2、在默认情况下,减速机安装于机械格栅的右侧(面对齿耙看机械格栅)。若有特殊要求需要及时提出。
