>适用范围
电阻远传压力表适用于对铜及铜合金不起腐蚀作用的液体、气体、蒸汽等介质的压力、真空及真空压力的检测，并通过仪表内部安装的电位器式传感器把被测值以电量值传递远离测点的二次仪表上，以实现几种检测和远距离控制，此外，本仪表能够同时就地指示压力，便于现场工艺检查。
>结构原理

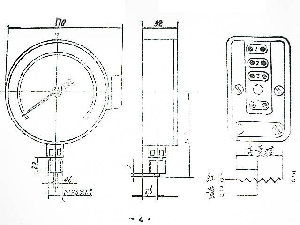

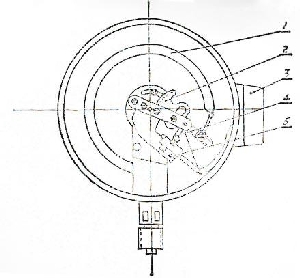

| 远传压力表外形尺寸（接线盒接线图） | 远传压力表结构示意图 | 结构名称 |
 |  | 1.弹簧管 2.机芯 3.接线盒 4.动触头组件 5.电位器组件 |
结构原理：仪表由一个弹簧管压力表和一个滑线电阻式传感器组成，当被测压力变化时，弹簧管端产生位移，一方面通过传动系统使指针在度盘上指示相应压力，另一方面带动电刷在电阻上滑行，使被测压力值的变化转换为电阻值的变化，并传至二次仪表上指示相应压力。 |
>产品规格
| 测量范围（Mpa） | 0～0.1、0～0.16、0～0.25、0～0.4、0～0.6、0～1、0～1.6、0～2.5、0～4、0～6、0～10、0～16、0～25、 0～40、0～60、-0.1～0、-0.1～0.15、-0.1～0.3、-0.1～0.5、-0.1～0.9、-0.1～1.5、-0.1～2.4 | |
| 精度： | ±1.5% | |
| 使用环境条件： | 环境温度-40～+60℃；相对湿度不大于85% | |
| 性能技术标准 | 《ZBY093-82》规定的各项要求 | |
| 滑线电阻发送器的技术数据 | 起始电阻 | 3～40Ω |
| 满度电阻 | 320～400Ω | |
| 备注 | 结极端①、③的外加电压≤6V | |
>注意事项
1. 仪表压力部分一般使用至压力上限的3/4；
2. 仪表应安装于无冲击和振动的场合，且必须垂直安装；
3. 使用中的仪表必须定期检查；
4. 应保持干燥、整洁、放置绝缘电阻下降；
5. 请不要随意打开仪表，以免数据变化或污损。
>订货须知
订货时需注明所购产品型号、尺寸、数量等。
