您的位置:首页 > 产品中心 > 环保配件 > 水射器(喷射器)

>> 水射器(喷射器)

  水射器又称射流器,它是由喷嘴、吸入室、扩压管三部分组成。水射器是整个加氯系统负压产生的根本,也是氯气与水结合后投加的关键点,水射器的性能直接影响系统运行的稳定性。

>应用范围

  1、投加混凝剂;
  2、投加消毒剂;
  3、投加氯气;
  4、投加二氧化氯,与二氧化氯发生器配套;
  5、投加次氯酸钠溶液;

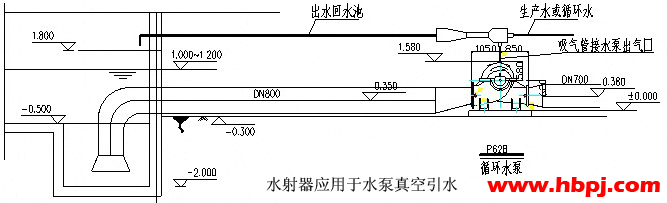

  6、水泵真空引水;

>产品规格

型号标准
图号
冲射水
进水压力
冲射水
流量
溶液提升
流量
混合液
流量
混合液输出压力孔口比
值(R)
进口出口材质/重量用途
ABSPVC
SSQ-0.05S346-80.25MPa0.114L/S0.05L/S0.164L/S0.10MPa0.46Æ25122g163g适用于混凝剂、消毒剂溶液的加注,不宜用于输送颗粒性杂质液体、粉状固体等物质。
SSQ-0.075S346-90.25MPa0.17L/S0.075L/S0.245L/S0.10MPa0.46
SSQ-0.10S346-100.25MPa0.227L/S0.10L/S0.327L/S0.10MPa0.46Æ32200g270g
SSQ-0.15S346-110.25MPa0.34L/S0.15L/S0.49L/S0.10MPa0.46
SSQ-0.20S346-120.25MPa0.455L/S0.20L/S0.655L/S0.10MPa0.46Æ40314g376g
PC5(甲)S346-130.25MPa0.444L/S0.0028L/S0.06MPa0.18用于氯气加注系统中提升,不宜用于液体提升。
PC5(乙)S346-140.25MPa0.833L/S0.0089L/S0.06MPa0.18
SSQ-0.50S346-150.25MPa0.528L/S0.528L/S1.056L/S0.05MPa0.23Æ50582g836g适用于溶液的输送提升、加注。
抽吸真空S346-160.25MPa2.5L/S0.05MPa0.231Æ50708g900g适用于水泵真空引水,也适用于液位差5米的提升,但不宜用于液体的直接提升。
小水射器活接头水射器
SSQ-0.05,进出口Æ25,加药口Æ20,重122g,ABSSSQ-DN20,进出口DN20,加药口DN20,重215gSSQ-DN20,进出口DN20,加药口DN20,重275g

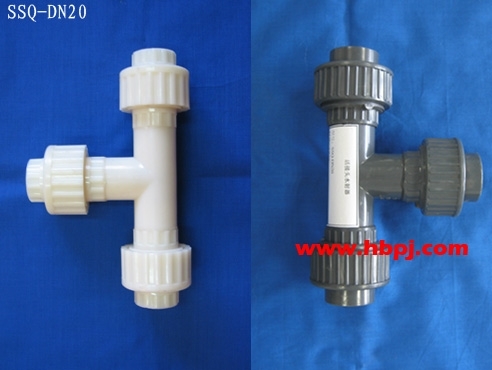

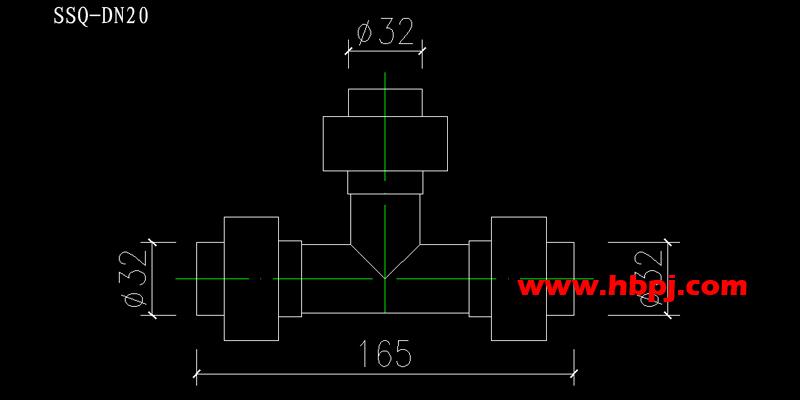

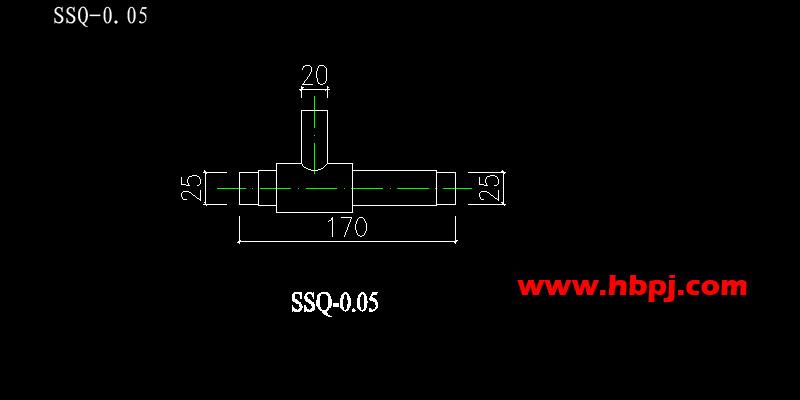

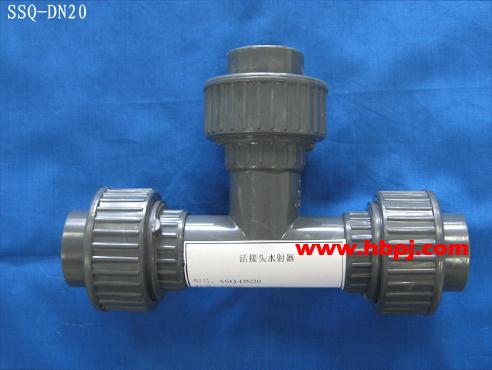

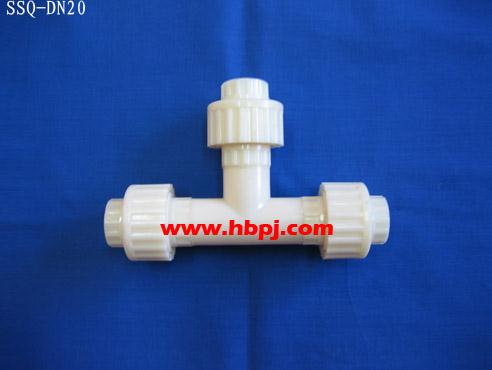

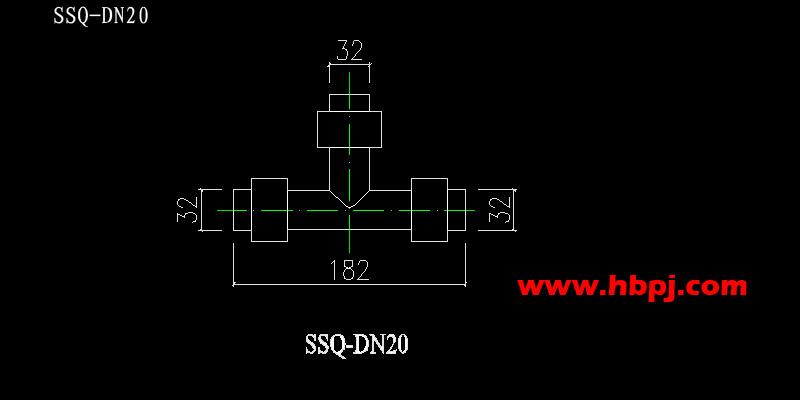

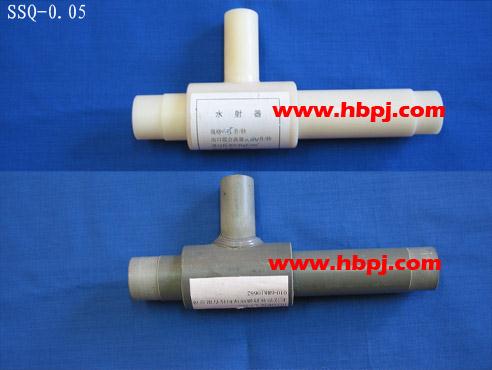

SSQ-0.05水射器照片(点击放大)SSQ-0.05水射器结构图(点击放大)SSQ-DN20活接头水射器照片(点击放大)SSQ-DN20活接头水射器结构图(点击放大)SSQ-DN20活接头水射器照片(点击放大)SSQ-0.05活接头水射器结构图(点击放大)

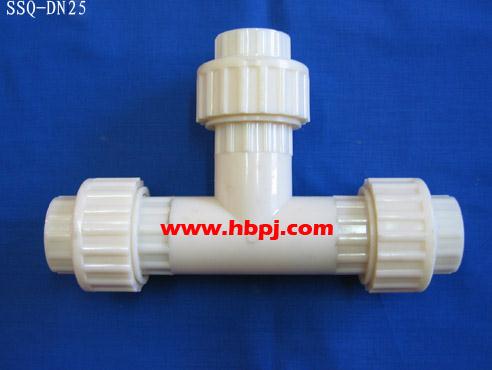

SSQ-0.1,进出口Æ32,加药口Æ20,重200g,ABSSSQ-DN25,进出口DN25,加药口DN25,重349gSSQ-DN25,进出口DN25,加药口DN25,重411g

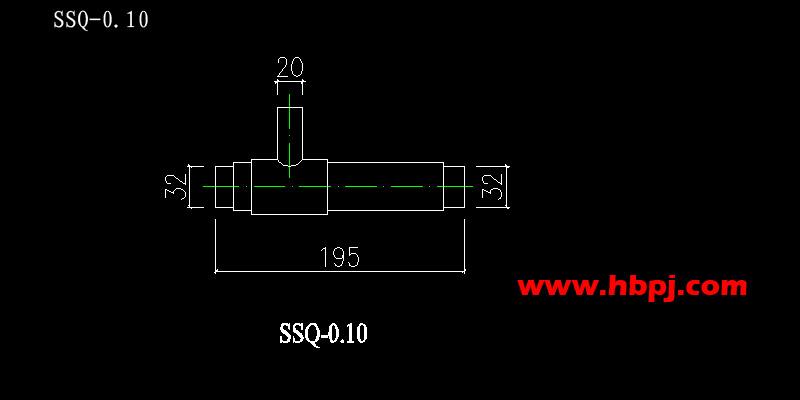

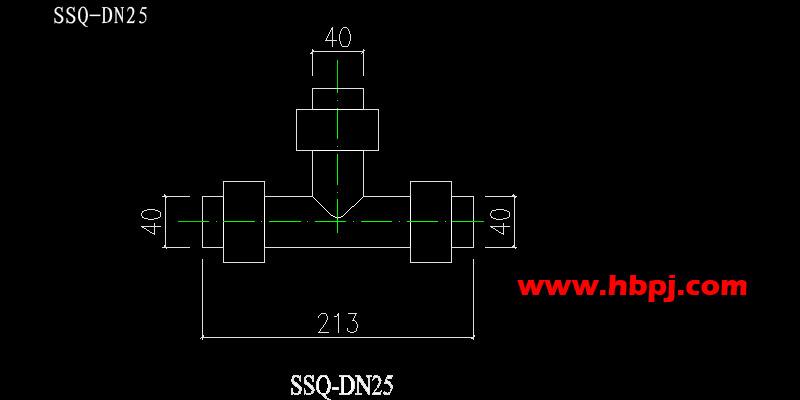

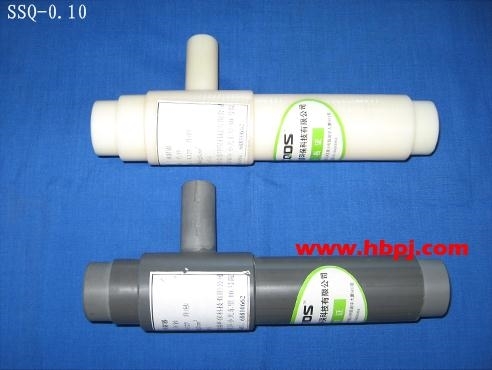

SSQ-0.10水射器照片(点击放大)SSQ-0.10水射器结构图(点击放大)SSQ-DN25活接头水射器照片(点击放大)SSQ-DN25活接头水射器结构图(点击放大)SSQ-DN25活接头水射器照片(点击放大)SSQ-DN25活接头水射器结构图(点击放大)
SSQ-0.2,进出口Æ40,加药口Æ25,重314g,ABSSSQ-DN32,进出口DN32,加药口DN32,重509gSSQ-DN32,进出口DN32,加药口DN32,重719g

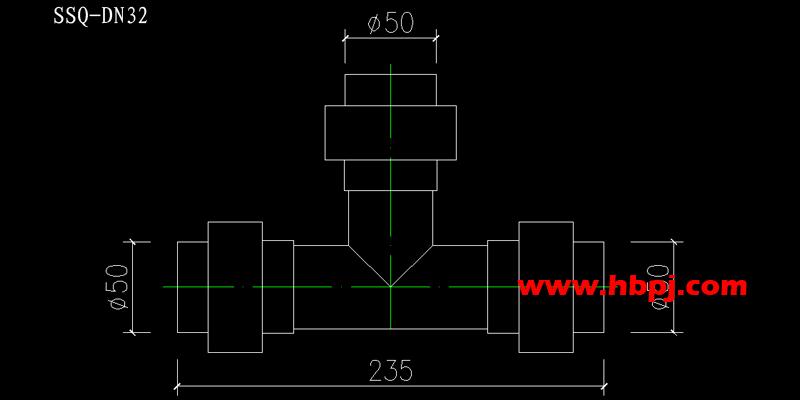

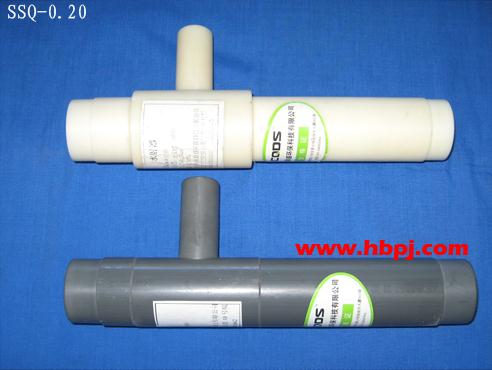

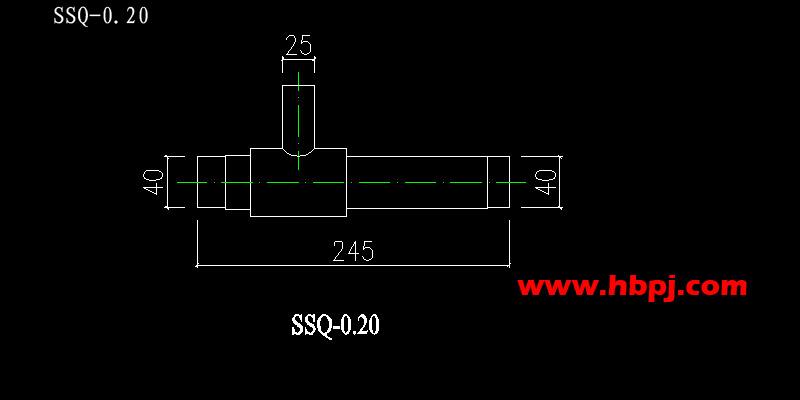

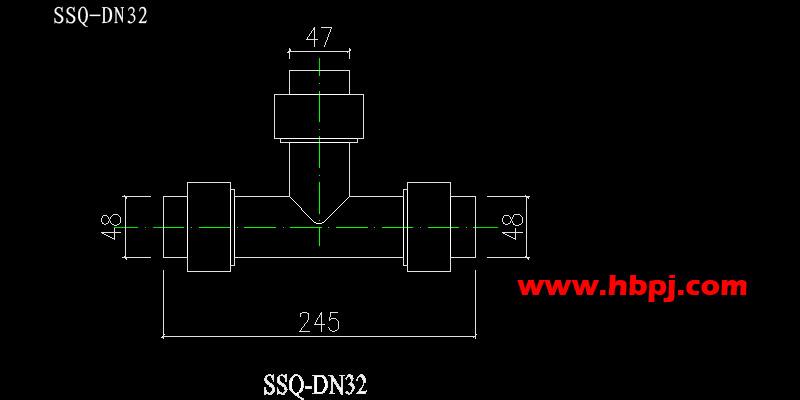

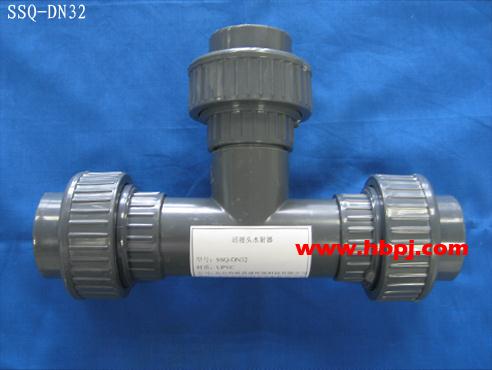

SSQ-0.20水射器照片(点击放大)SSQ-0.20水射器结构图(点击放大)SSQ-DN32活接头水射器照片(点击放大)SSQ-DN32活接头水射器结构图(点击放大)SSQ-DN32活接头水射器照片(点击放大)SSQ-DN32活接头水射器结构图(点击放大)

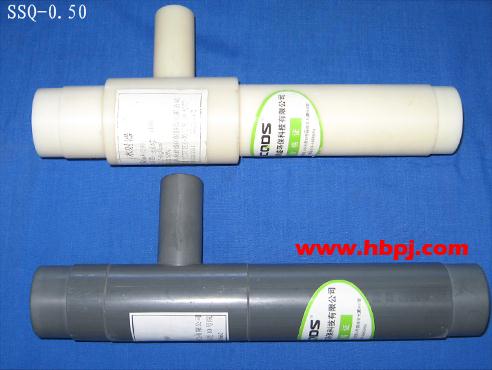

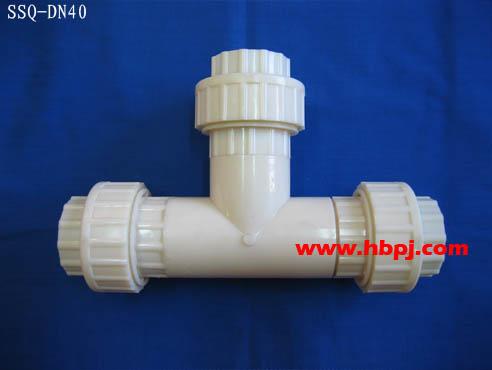

SSQ-0.5,进出口Æ50,加药口Æ32,重582g,ABSSSQ-DN40,进出口DN40,加药口DN40,重812gSSQ-DN40,进出口DN40,加药口DN40,重1062g

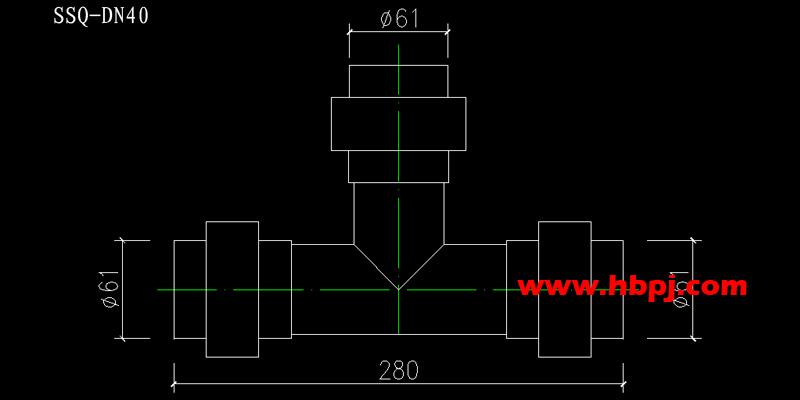

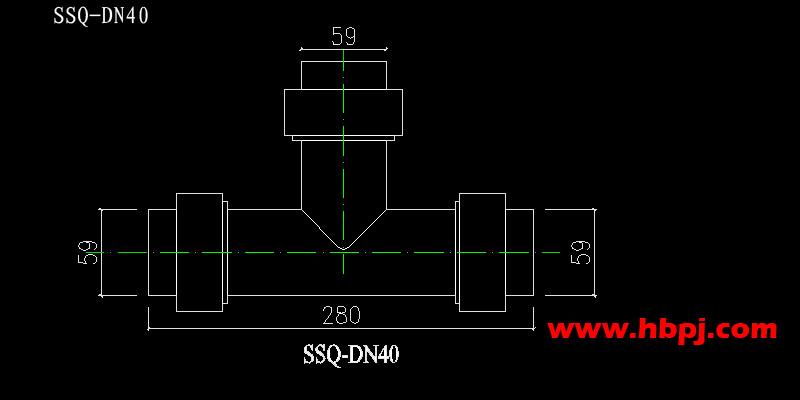

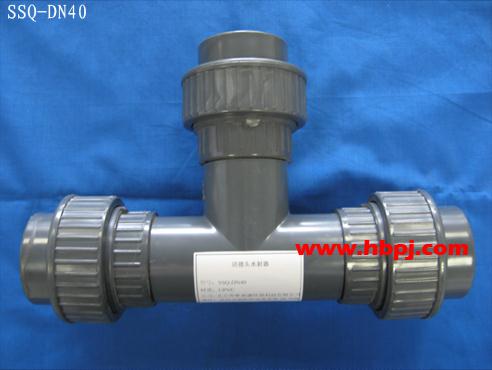

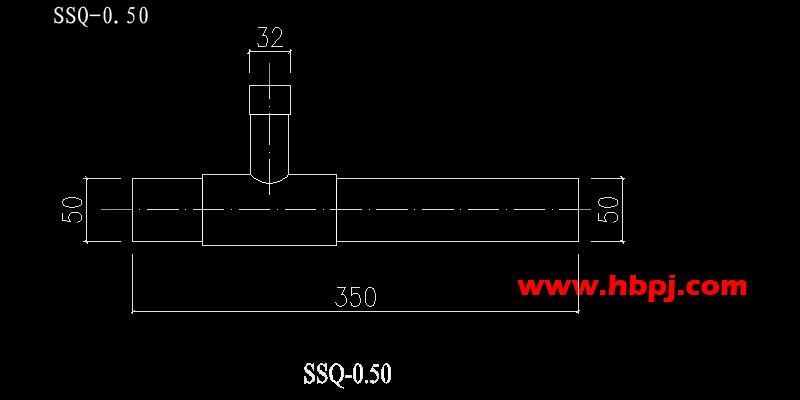

SSQ-0.50水射器照片(点击放大)SSQ-0.50水射器结构图(点击放大)SSQ-DN40活接头水射器照片(点击放大)SSQ-DN40活接头水射器结构图(点击放大)SSQ-DN40活接头水射器照片(点击放大)SSQ-DN32活接头水射器结构图(点击放大)

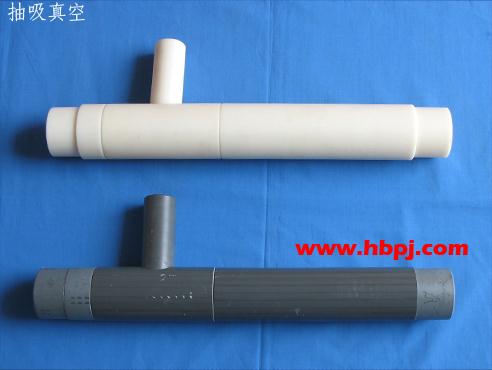

抽吸真空,进出口Æ50,加药口Æ32,重708g,ABSSSQ-DN50,进出口DN50,加药口DN50,重1258gSSQ-DN50,进出口DN50,加药口DN50,重1900g

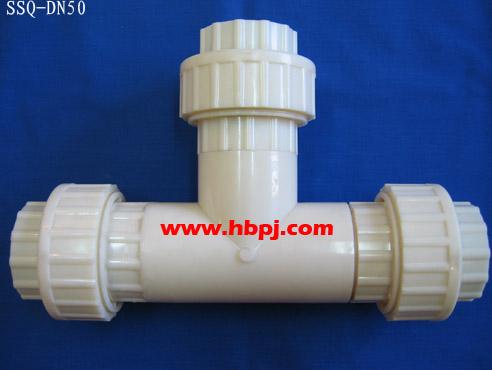

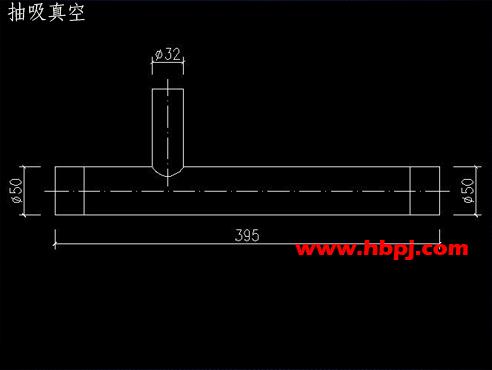

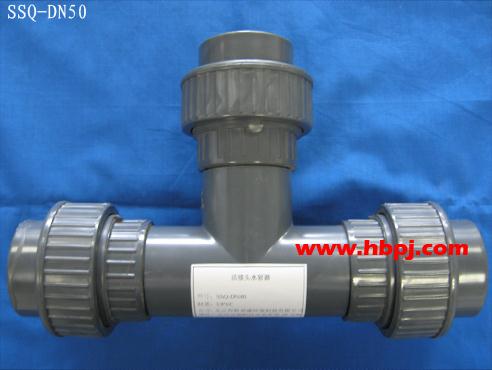

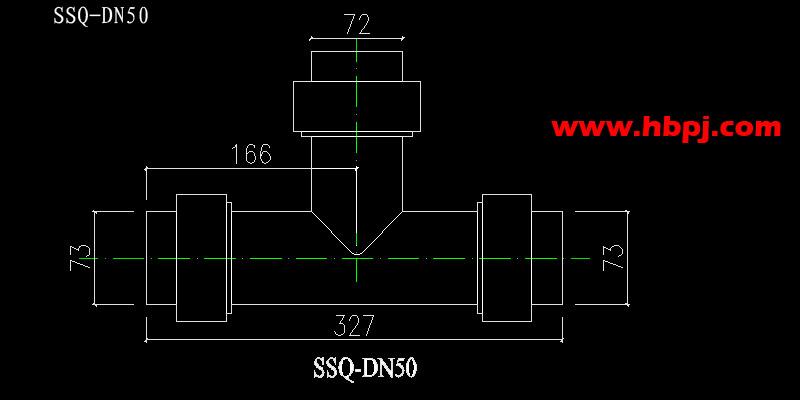

抽吸真空水射器(点击放大)抽吸真空水射器结构图(点击放大)SSQ-DN50活接头水射器照片(点击放大)SSQ-DN50水射器结构图(点击放大)SSQ-DN50活接头水射器照片(点击放大)SSQ-DN32活接头水射器结构图(点击放大)

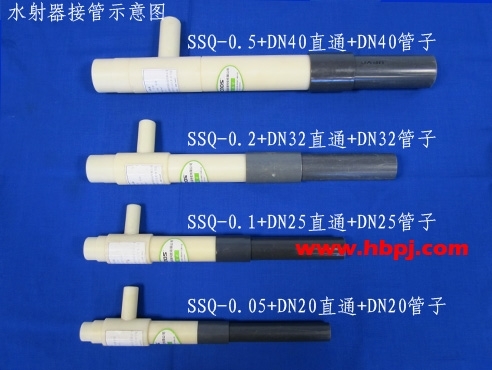

小水射器抽吸气体流量一览表(参考)

型号标准图号冲射水压力
MPa
冲射水流量
L/S
进出口接管标准抽吸气体流量m3/h
空气氯气臭氧
SSQ-0.05S346-80.250.114+DN20直通+DN20管子------
SSQ-0.1S346-100.250.227+DN25直通+DN25管子------
SSQ-0.2S346-120.250.455+DN32直通+DN32管子------
SSQ-0.5S346-150.250.528+DN40直通+DN40管子------
抽吸真空S346-160.252.500+DN40直通+DN40管子------

活接头水射器用于药液混合系统数据表

产品型号冲射水压力MPa冲射水流量m3/h吸药量m3/h混合液流量m3/h
SSQ-DN200.1-0.70.40-1.040.07-0.160.47-1.20
SSQ-DN250.1-0.71.20-3.080.23-0.531.43-3.61
SSQ-DN320.1-0.71.74-3.900.26-0.702.00-4.60
SSQ-DN400.1-0.73.88-9.7380.33-1.1524.21-10.89
SSQ-DN500.1-0.76.06-21.341.74-4.667.80-26.00




有机玻璃水射器,PMMA, 耐热90℃,耐压0.6MPa

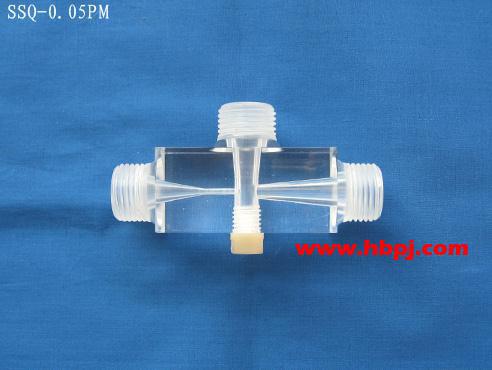

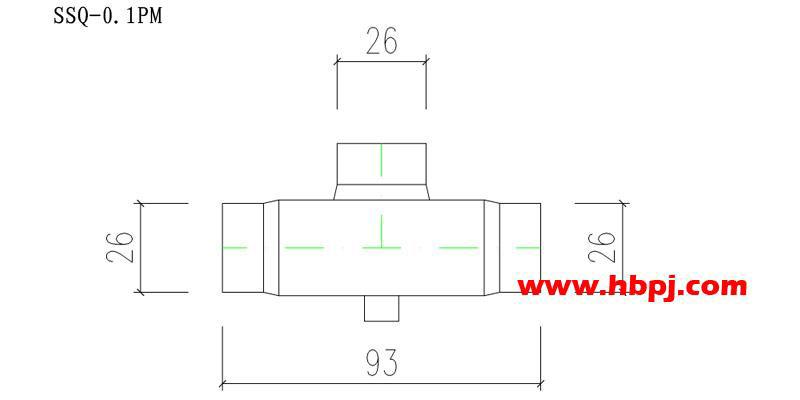

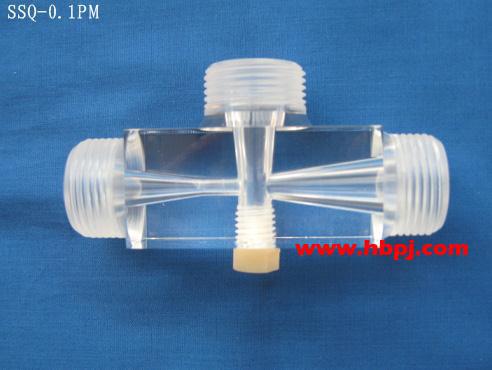

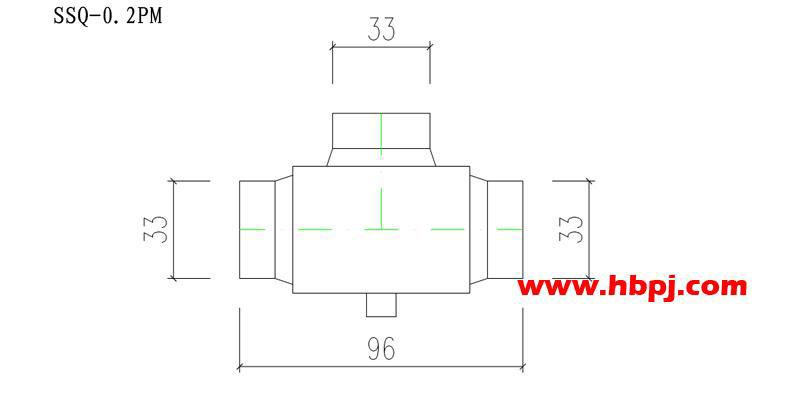

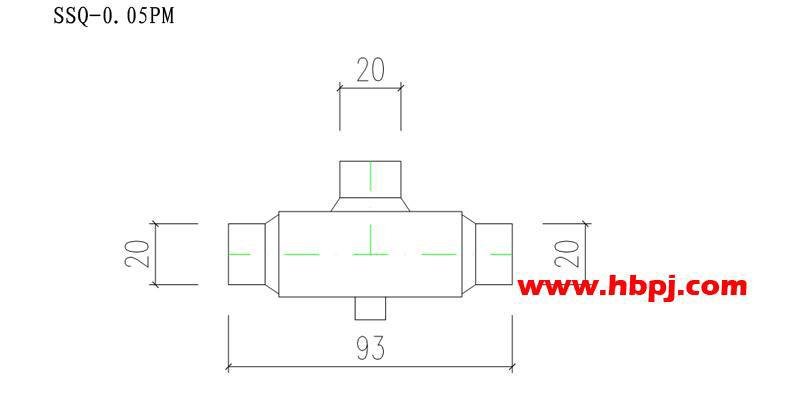

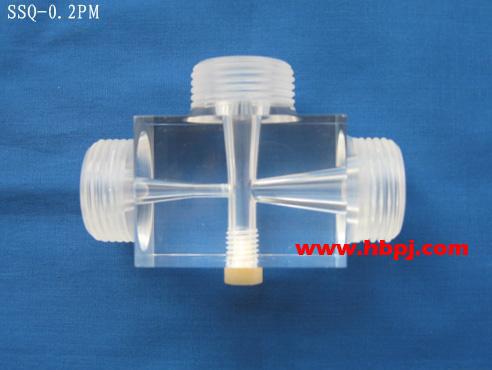

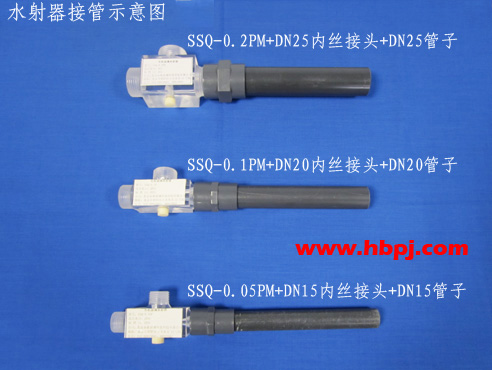

SSQ-0.05PM,进出口M20,加药口M20,重74gSSQ-0.1PM,进出口M26,加药口M26,重81gSSQ-0.2PM,进出口M33,加药口M33,重168g

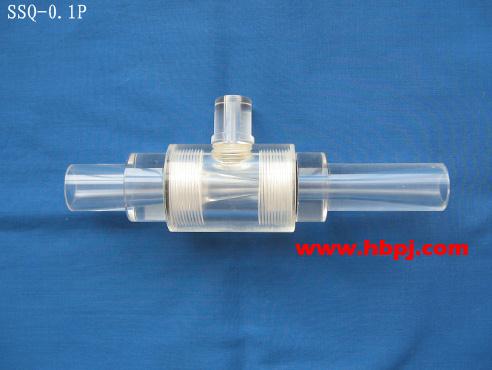

SSQ-0.05P有机玻璃水射器(点击放大)SSQ-0.05P有机玻璃水射器结构图(点击放大)SSQ-0.1P有机玻璃水射器(点击放大)SSQ-0.1P有机玻璃水射器结构图(点击放大)SSQ-0.2P有机玻璃水射器(点击放大)SSQ-0.2P有机玻璃水射器结构图(点击放大)

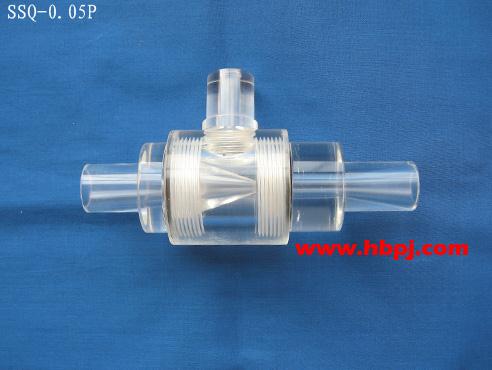

SSQ-0.05P,进出口Æ20,加药口Æ20,重136gSSQ-0.1P,进出口Æ25,加药口Æ20,重195gSSQ-0.2P,进出口Æ32,加药口Æ20,重246g

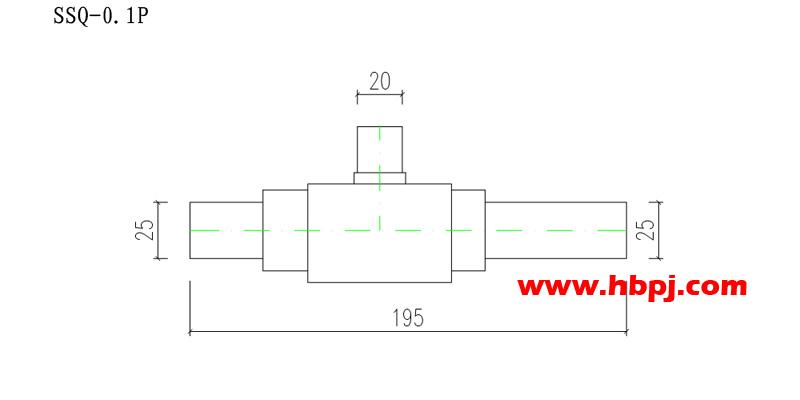

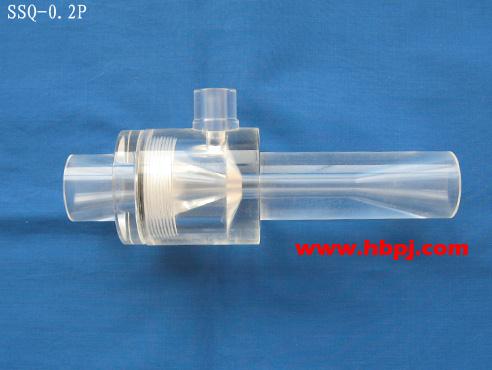

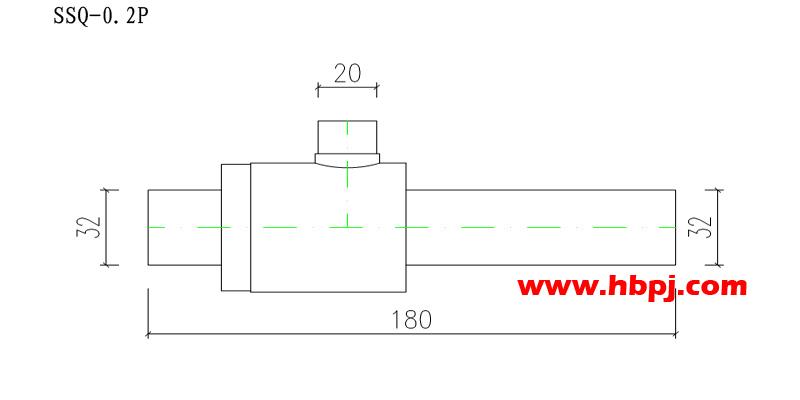

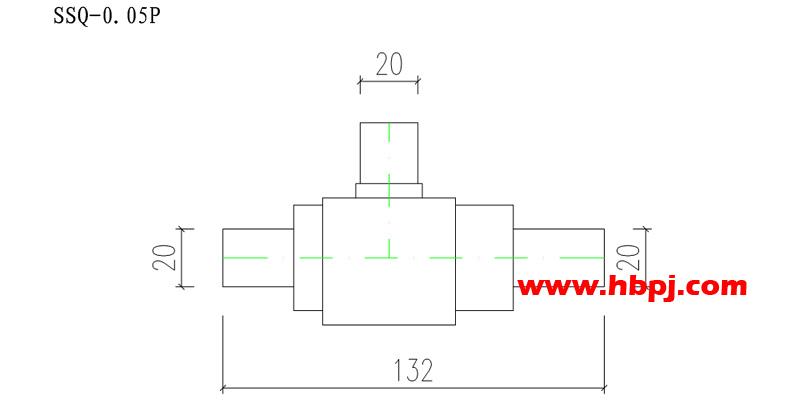

SSQ-0.05P有机玻璃水射器(点击放大)SSQ-0.05P有机玻璃水射器结构图(点击放大)SSQ-0.1P有机玻璃水射器(点击放大)SSQ-0.1P有机玻璃水射器结构图(点击放大)SSQ-0.2P有机玻璃水射器(点击放大)SSQ-0.2P有机玻璃水射器结构图(点击放大)

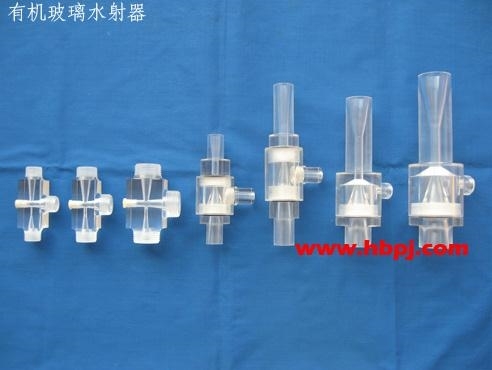

SSQ-0.25P,进出口Æ40,加药口Æ25,重407gSSQ-0.5P,进出口Æ50,加药口Æ32,重698g有机玻璃水射器总图

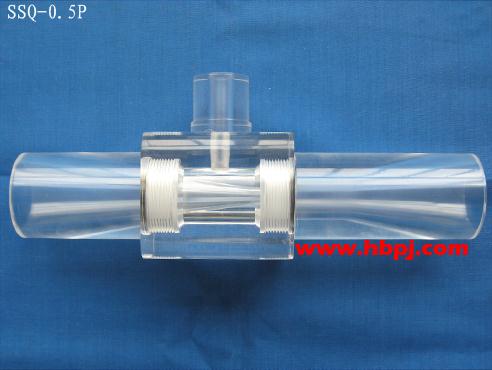

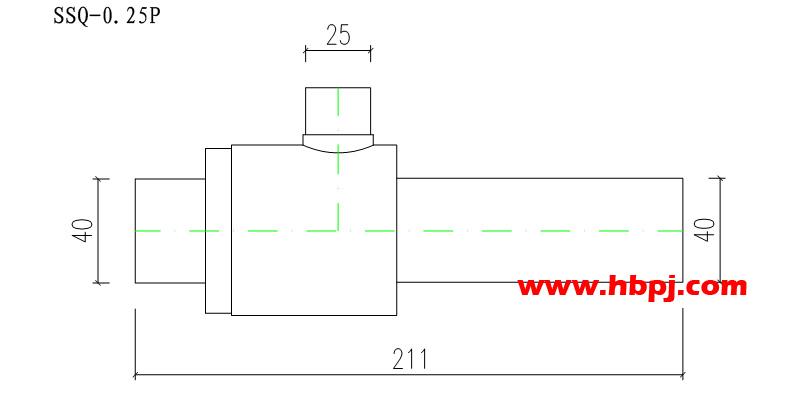

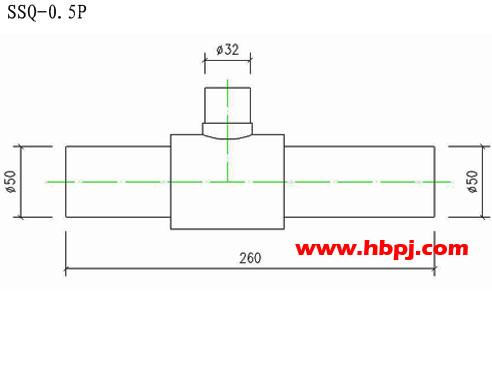

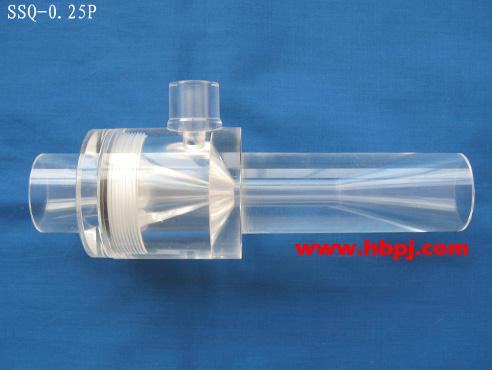

SSQ-0.25P有机玻璃水射器(点击放大)SSQ-0.25P有机玻璃水射器结构图(点击放大)SSQ-0.5P有机玻璃水射器(点击放大)SSQ-0.5P有机玻璃水射器结构图(点击放大)有机玻璃水射器(点击放大)有机玻璃水射器(点击放大)

有机玻璃水射器抽吸气体流量一览表(参考)

型号标准图号冲射水压力
MPa
冲射水流量
L/S
抽吸气体流量m3/h
空气氯气臭氧
SSQ-0.05PS346-80.250.114------
SSQ-0.1PS346-100.250.227------
SSQ-0.2PS346-120.250.455------
SSQ-0.25P 0.250.528------
SSQ-0.5PS346-160.252.500------

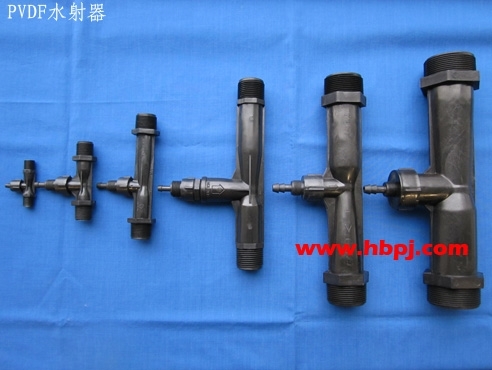

  PVDF水射器,由PVDF(聚偏二氟乙烯)材质制成。该材质是一种高度结晶的硬质材料,耐磨、机械强度大、耐冲击、其耐热性能比其他所有塑料都高,可达148℃,该材料还有着非常优异的抗化学腐蚀和抗溶剂特性,是使用寿命最长的塑料材质之一。
  该产品广泛用于水处理、臭氧发生器、二氧化氯发生器、化工、水产养殖、直饮机等行业。抗臭氧、酸碱腐蚀,对水质、温度变化的兼容范围广,适应不同工况的运行要求。用户在吸气口增加可调阀门,可调整吸入气量, 它能对污水进行高效曝气,既提高了污水处理中所需的溶解氧,又除去了部分的BOD,在有污泥回流时,降低后级处理设施的负荷;用于生物接触氧化池中时,取代了传统的生化曝气方法,无需复杂的鼓风机管路系统和曝气头等曝气设备;应用于水产养殖中,可有效提高单位功率氧的转化效率。
  射流器(气液混合腔)又称水射器,它是由喷嘴、吸入室、扩压管三部分组成,是利用射流负压原理发展起来的一种多用途曝气方式,独特的混合气室设计,强劲的水流与空气混合喷射,使搅拌均匀、完全,产生的气泡多而细腻,溶氧效率高,传统的曝气设备氧的转化率一般低于10% ,采用射流形式的曝气设备氧的转化率可达25%以上。
  材质为PVDF(氟塑料),抗臭氧、酸碱腐蚀,对水质、温度变化的兼容范围广,适应不同工况的运行要求。用户在吸气口增加可调阀门,可调整吸入气量, 它能对污水进行高效曝气,既提高了污水处理中所需的溶解氧,又除去了部分的BOD,在有污泥回流时,降低后级处理设施的负荷;用于生物接触氧化池中时,取代了传统的生化曝气方法,无需复杂的鼓风机管路系统和曝气头等曝气设备;应用于水产养殖中,可有效提高单位功率氧的转化效率。
  主要型号(水路管径命名):2分、4分,6分,1寸,1.5寸,2寸水管路射流器(适合0.1---50吨/小时流量以下使用)。1.5寸射流器以下尺寸射流器自带单向阀。2寸单独配一个单向阀
  说明:
    1、总长度包括两端头外牙尺寸
    2、表中水流量、吸气量为参考值,受环境、流质等因素影响较大,仅供参考
    3、因气体体积与温度、压力和湿度有关,为便于比较通常所说的体积流量是指标准状态(温度为20℃,压力为0.101MPa,相对湿度为65%)而言,此时的流量以Nm3/hr为单位,“N”即表示标准状态。图中数据是经换算而来的。

聚偏二氟乙烯水射器,PVDF,耐热148℃,耐压0.6MPa,带止回阀

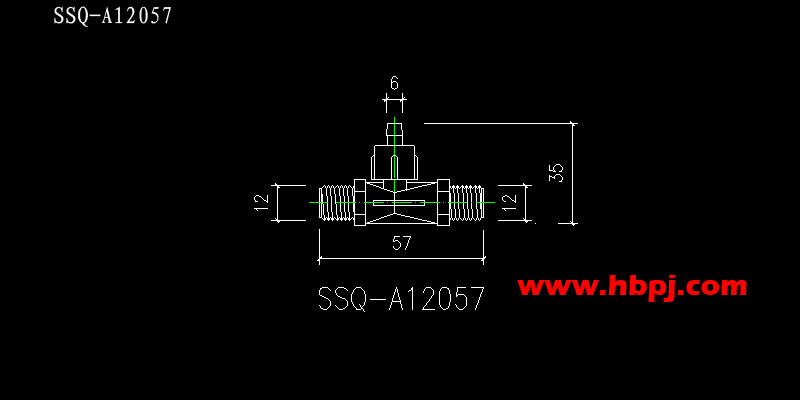

SSQ-A12057,进出口1/5″外牙,进气阀帽1/8″软管接口,总长57mm,出水量0.05-0.25T/H,
吸气量0.05-0.25Nm3/h

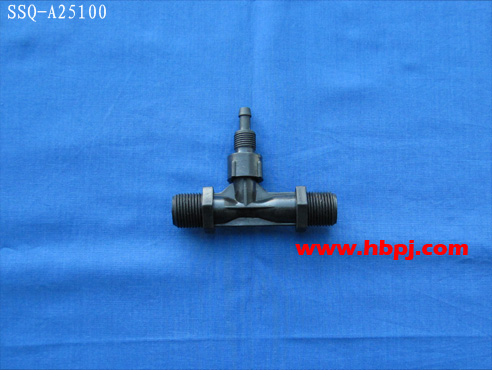

SSQ-A25100,进出口1/2″外牙,进气阀帽1/4″外牙1/4″软管接口,总长100mm,出水量0.2-1T/H,
吸气量4-7Nm3/h

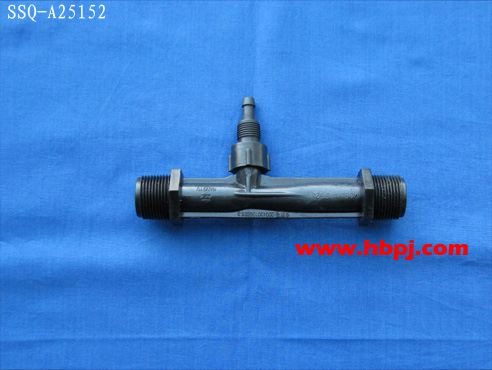

SSQ-A25152,进出口3/4″外牙,进气阀帽1/4″外牙1/4″软管接口,总长152mm,出水量1-3T/H,
吸气量7.5-10Nm3/h

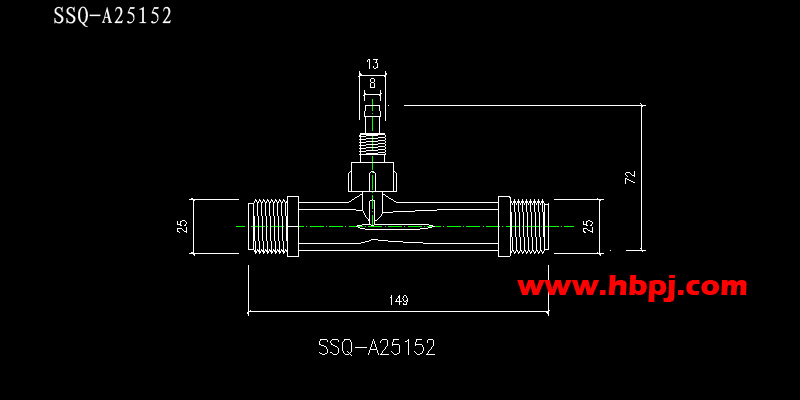

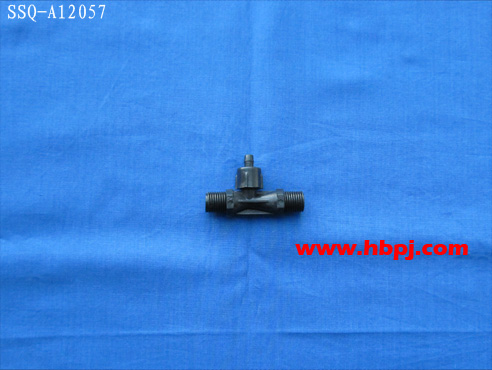

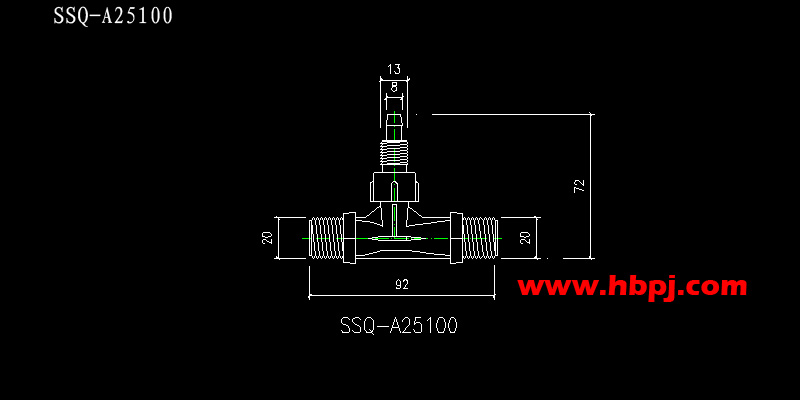

SSQ-A12057 PVDF水射器(点击放大)SSQ-A12057 PVDF水射器结构图(点击放大)SSQ-A25100PVDF水射器(点击放大)SSQ-A25100 PVDF水射器结构图(点击放大)SSQ-A25152 PVDF水射器(点击放大)SSQ-A25152 PVDF水射器结构图(点击放大)
SSQ-A32235,进出口1″外牙,进气阀帽1/2″外牙3/8″软管接口,总长235mm,出水量3-10T/H ,
吸气量11-15Nm3/h
SSQ-A48275,进出口1.5″外牙,进气阀帽1/2″外牙1/2″软管接口,总长275mm,出水量10-25T/H,
吸气量22-30Nm3/h

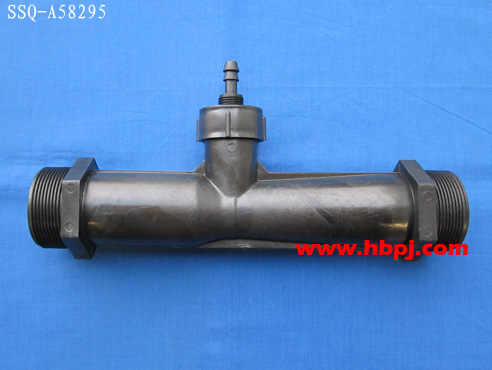

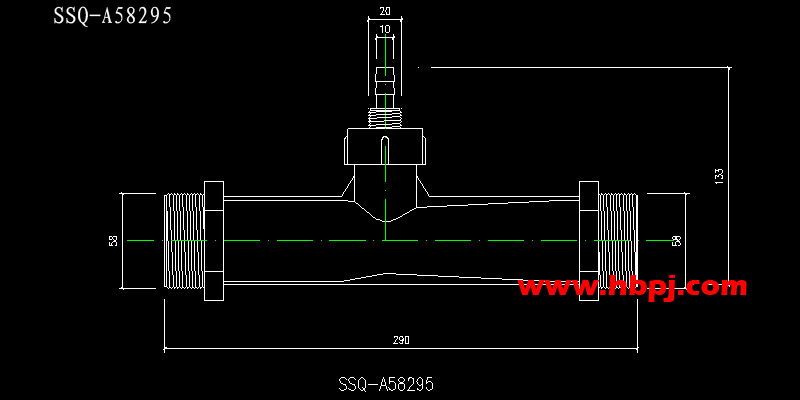

SSQ-A58295,进出口2″外牙,进气阀帽1.25″外牙1/2″软管接口,总长295mm,出水量25-50T/H,
吸气量37-49Nm3/h

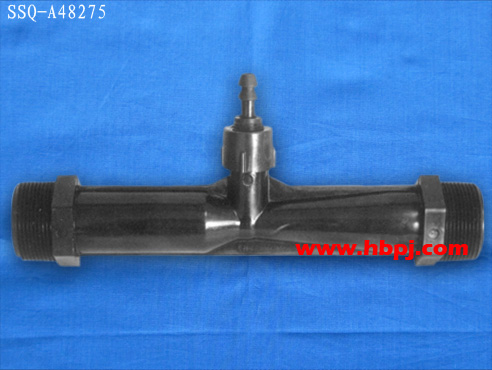

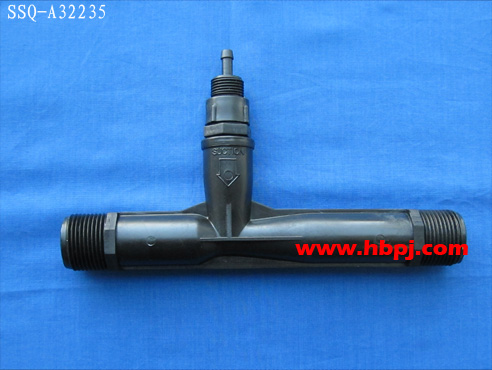

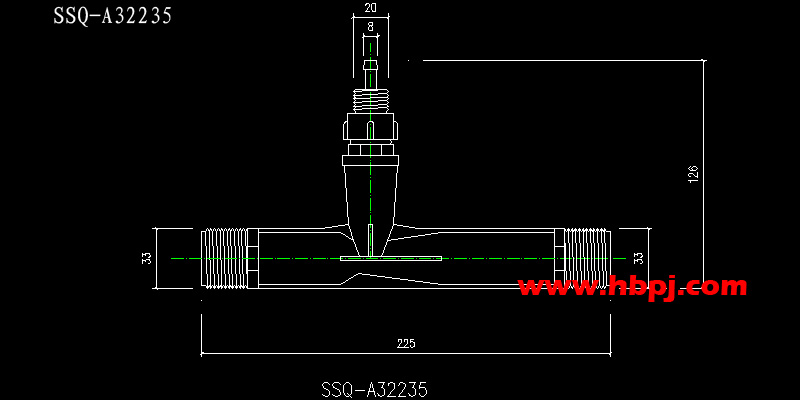

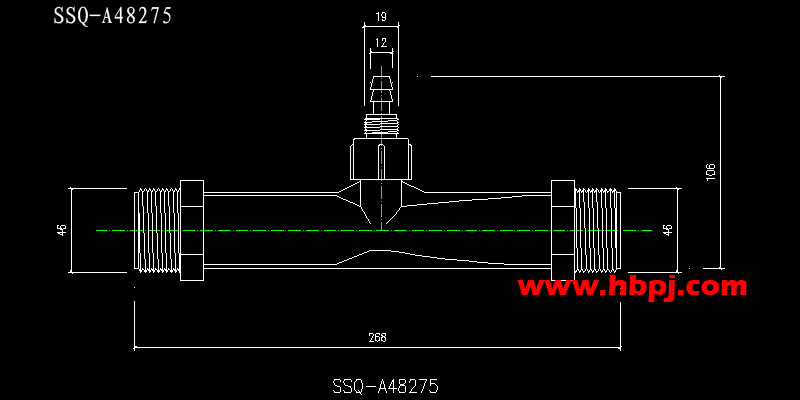

SSQ-A32235 PVDF水射器(点击放大)SSQ-A32235 PVDF水射器结构图(点击放大)SSQ-48275 PVDF水射器(点击放大)SSQ-A48275 PVDF水射器结构图(点击放大)SSQ-A58295 PVDF水射器(点击放大)SSQ-A58295 PVDF水射器结构图(点击放大)

  >水射器工作动画

>产品应用

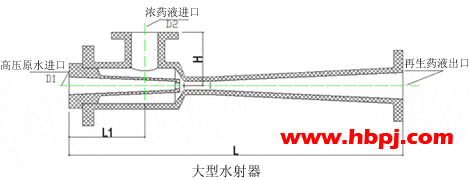

  WNP型喷射器--原WGP型,适用药液:盐酸、碱 。喷射器是热电、炼油、医药、环保等水处理系统中输送、稀释药液的小设备,具有设计合理、结构紧凑、操作方便、药液混合效果良好、使用寿命长等优点。调节浓药液进口阀门及调节垫片的厚度,使出口药液达到所要浓度。注意:安装时需要特别注意喷射器法兰与铁法兰之间的平行度和垂直度。

高压原水压力MPa再生溶液出口压力MPa溶液进口浓度(%)再生溶液出口浓度%
NaOHHCl
0.196-0.3920.12-0.19640302.5-5.0
型号配离子交换器
(mm)
冲射水流量
(m3/h)
溶液提升流量
(m3/h)
混合液流量
(m3/h)
抽吸气体流量m3/h(参考)L
(mm)
L1
(mm)
H
(mm)
D1D2材质
空气氯气臭氧
WNP-1007Æ10002.44-4.350.43-0.762.88-5.12------321100100DN40DN25FRP
PVC
不锈钢
WNP-1511Æ15006.03-9.431.06-1.667.10-11.1------527128122DN80DN25
WNP-2014Æ20009.69-14.871.71-2.6211.4-17.5------527121130DN80DN40
WNP-2216Æ220012.75-20.062.25-3.5415.0-23.6------521116130DN80DN40
WNP-2518Æ250016.9-21.422.98-3.7819.89-25.2------666156143DN100DN40
WNP-3023Æ300024.48-36.804.32-6.4928.8-43.3------690153150DN100DN50
WNP-3223Æ320026.43-41.484.66-7.3231.1-48.8------824153173DN125DN50

>订货须知

  小水射器,有ABS、PVC、不锈钢(SSQ-0.05除外)三种材质,常用PVC材质的,ABS、PVC材质的少量一般均有现货,不锈钢材质的需要定做,生产周期大约20天,SSQ-0.05暂无不锈钢材质的。
  活接头水射器,有ABS、UPVC两种材质,常用UPVC材质的,少量一般均有现货。
  有机玻璃水射器,少量一般均有现货。
  大水射器,也称喷射器,有FRP、PVC、不锈钢三种材质,常用FRP材质的,少量一般均有现货,PVC、不锈钢材质的需要定做,生产周期大约20天,异型产品或特殊要求可以酌情定做。
  订货时请明确所需水射器的型号、材质、数量等相关要求。
