>产品介绍

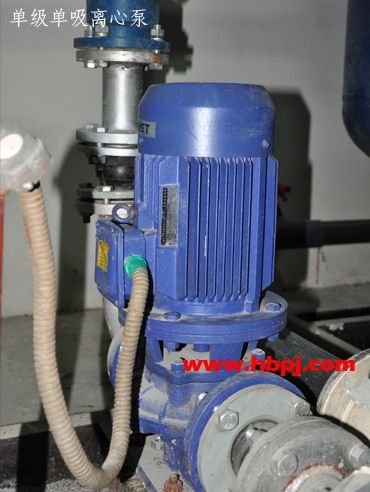

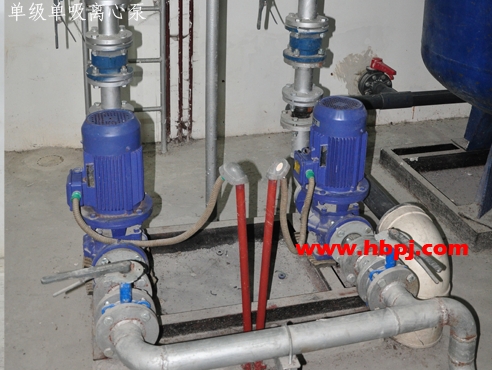

SLS型单级单吸立式离心泵是本公司采用IS型离心泵性能参数和立式泵结构之长,严格按照国际标准ISO2858及最新国家标准设计成功的高效节能产品,是替代IS型卧式泵、DL型泵等常规产品的新颖立式离心泵。
流量范围1.5~2400m3/h,扬程范围8~150m,分基本型、扩流型、A、B、C切割型等250多种规格。
>产品特点
1、泵结构紧凑、体积小、外形美观。其立式结构重心较低且重心重合于泵脚中心,增强了泵的运行稳定性和寿命。
2、安装方便。进出口径相同并在同一中心线上,可象阀门一样直接安装在管路的任何部位。电机加上防雨罩可在户外使用。泵设有安装底脚,以便泵的安装稳定。
3、运行平稳、噪音低、组件同心度高。电机采用低噪音轴承,并设有不停机加油装置,泵叶轮具有极好的动静平衡,运行无振动,改善使用环境。
4、无渗漏。轴封采用耐腐硬质合金机械密封,解决了离心泵填料密封渗漏严重的问题,延长了使用寿命,确保了运行场地干净整洁。
5、维修方便。无需拆卸管道,只要拆下泵盖螺母,取出电机及传动组件即可进行检修维护。
6、可根据现场使用条件,泵机可立式、卧式、多方式安装,依据流量扬程要求,采用并、串联方法,增加所需流量扬程。
>适用范围
SLS型立式离心泵,供输送清水及物理性质类似清水的其它液体之用。使用介质温度80℃以下。适用于工业和城市给排水、高层建筑增压送水、园林喷灌、消防增压、远距离输水、采暖、浴室冷暖水循环增压及设备配套等。
>型号定义
SLS | 200 | 250 | ( I ) | A | B |
系列 | 进出口公称直径(mm) | 叶轮名义外径(mm) | 扩流型 | 叶轮经第一次切割 | 叶轮经第二次切割 |
1、泵系统量高工作压力为≤1.6MPa,即泵吸入口压力 + 泵扬程≤1.6MPa。
2、适用介质固体不溶物体积不超过单位体积0.1%,粒度 <0.2mm,如介质带有细小颗粒的请在订货时说明。
3、周围环境温度不超过40℃,相对湿度不超过95%。

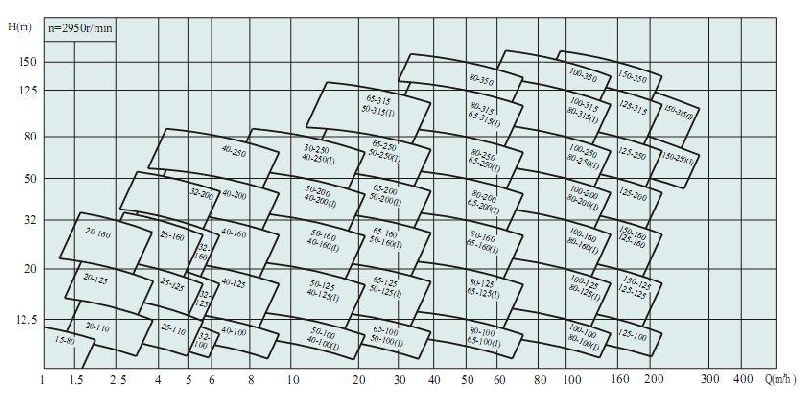

>性能参数
序号 | 型号 | 流量(m3/h) | 扬程(m) | 功率(KW) | 电压(V) | 备注 |
1 | SLS15-80 | 1.5 | 8 | 0.18 | 380 | |
2 | SLS20-110 | 3.3 | 13.5 | 0.37 | 380 | |
3 | SLS25-100 | 5.2 | 13.5 | 0.55 | 380 | |
4 | SLS32-125A | 5.8 | 10 | 0.75 | 380 | |
5 | SLS40-125A | 7.4 | 14.5 | 0.75 | 380 | |
6 | SLS50-100A | 11 | 10 | 0.75 | 380 | |
7 | SLS50-100 | 16.3 | 11.3 | 1.1 | 380 | |
8 | SLS50-100(I)A | 22.3 | 10 | 1.1 | 380 | |
9 | SLS50-100(I) | 25 | 12.5 | 1.5 | 380 | |
10 | SLS50-125(I)A | 29 | 13.6 | 2.2 | 380 | |
11 | SLS65-100(I) | 50 | 12.5 | 3 | 380 | |
12 | SLS65-100(I) | 65 | 10 | 3 | 380 | |
13 | SLS80-100(I)A | 89 | 10 | 4 | 380 |

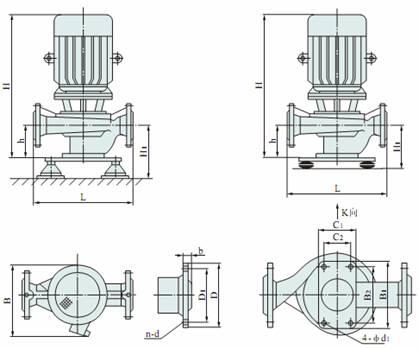

>SLS/SLSD型泵安装尺寸图
法兰尺寸 | |||||
DN | D | D1 | n-d | b | |
Æ25 | Æ115 | Æ85 | 4-Æ14 | 16 | |
Æ32 | Æ140 | Æ100 | 4-Æ19 | 18 | |
Æ40 | Æ150 | Æ110 | 4-Æ19 | 18 | |
Æ50 | Æ165 | Æ125 | 4-Æ19 | 20 | |
Æ65 | Æ185 | Æ142 | 4-Æ19 | 20 | |
Æ80 | Æ200 | Æ160 | 8-Æ19 | 22 | |
Æ100 | Æ220 | Æ180 | 8-Æ19 | 24 | |
Æ125 | Æ250 | Æ210 | 8-Æ19 | 26 | |
Æ150 | Æ285 | Æ240 | 8-Æ23 | 26 | |
Æ200 | Æ340 | Æ295 | 12-Æ23 | 30 | |
Æ250 | Æ405 | Æ355 | 12-Æ28 | 32 | |
Æ300 | Æ460 | Æ410 | 12-Æ28 | 32 | |
Æ350 | Æ520 | Æ470 | 16-Æ28 | 36 | |
Æ400 | Æ580 | Æ525 | 16-Æ31 | 38 | |
Æ500 | Æ715 | Æ650 | 20-Æ34 | 42 |

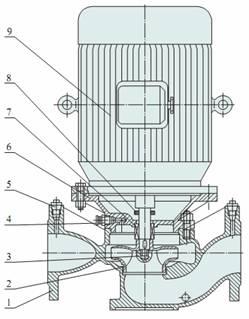

>结构对照表
序列 | 名称 | 数量 | |
1 | 泵体 | 1 | |
2 | 叶轮 | 1 | |
3 | 叶轮螺母 | 1 | |
4 | 放气阀 | 1 | |
5 | 螺塞 | 3 | |
6 | 泵盖 | 1 | |
7 | 机械密封 | 1 | |
8 | 档水圈 | 1 | |
9 | 电机 | 1 |
>订货须知
订货时请提供水泵的流量、扬程、功率等相关数据即可。
