您的位置：首页 > 产品中心 > 环保配件 > 格栅及其它机械

>>SLQ系列手/电两用启闭机

>产品介绍

　　SLQ系列手/电动两用启闭机，通过螺纹杆直接或通过导向滑块、连杆与闸门门叶相连接，手动或通过电动减速机驱动螺杆上下移动启闭闸门的机械。其机体中设有过载保护，上下行程止点限位，现场与遥控双向控制。能与计算机控制系统联机运行，是理想的高自动化启闭设备。本型启闭机主要用于河道、渠道、水产养殖、农田灌溉、污水处理配套、防潮水倒灌等，主要用来启闭铸铁闸门。

>产品特点

　　1、启闭机包括电机、启闭机、机架、防护罩等组件；采用三级减速方式，用螺旋付传动，输出转距更大。启闭机配套钢架克服土建不平整，以减少整机噪声及振动。
　　2、采用户外型长时工作制电机，防护等级≥IP155。行程控制机构采用十进制计数器原理，控制行程的误差0.5%。转距保护控制是通过蜗杆产生轴向位移触动微动开关，来达到保护电器的原理。
　　3、操作维护简便，可实现现场和远控操作。

>性能特点

　　1、启闭机操作的不是自由悬挂的重物，而是沿着闸门槽上下移动或饶着支铰旋转的闸门。
　　2、动水中启动闸门的启闭机，载荷的大小还与闸门开度而变化的动水压力有关。
　　3、特别是大跨度的闸门，需要双吊点启闭，一定要保持双吊点同步。
　　4、启闭机的速度非常低。一般不超过4米/分，只有一些快速闸门才达到10—14米/分。

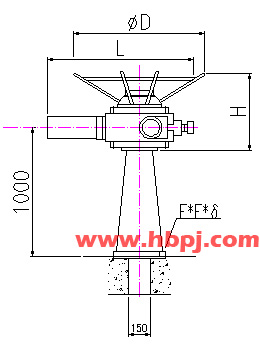

>结构与技术参数

产品结构图	型号	输出转矩	输出转速	丝杆直径	电机功率	ÆD	L	H	F	δ
	QS-1T	200N·m	24r/min	Æ44	0.55kw	Æ365	590	320	300	12
	QS-2T	300 N·m	24r/min	Æ44	0.75kw	Æ365	590	320	300	12
	QS-3T	450 N·m	24r/min	Æ48	1.1 kw	Æ470	810	440	300	12
	QS-5T	600 N·m	24r/min	Æ48	1.5 kw	Æ470	810	40	300	12
	QS-6T	900 N·m	24r/min	Æ60	2.2 kw	Æ550	830	450	500	16
	QS-8T	1200 N·m	24r/min	Æ60	3.0 kw	Æ550	830	450	500	16
	QS-10T	1800 N·m	24r/min	Æ70	4.0 kw	/	870	600	500	16
	QS-15T	2500 N·m	24r/min	Æ70	5.5 kw	/	870	600	500	16
	QS-20T	3500 N·m	18r/min	Æ75	7.5 kw	/	1170	710	600	20
	QS-25T	5000 N·m	18r/min	Æ75	10.0 kw	/	1170	710	600	20

>订货须知

　　1、螺杆总长、螺纹长度、吊点中心距（双吊点式）
　　2、加长螺杆部份以及有无分段要求等。
　　3、特殊电气控制要求
　　4、是否需增设螺杆保护装置，若有，提供相关图纸或位置分部图。
　　5、其它特殊要求。
　　6、启闭机基础布置图仅供水工建筑设计时参考，如有特殊要求，本厂可以变更，地脚螺栓随机供应。

>>MXF型明杆式铸铁镶铜方闸门

>产品介绍

　　该闸门主要应用于防汛、灌溉、水利水电、污水处理厂及自来水厂等给排水工程。设备由预埋钢板、钢制框架、闸门板、密封圈、吊耳及可调式楔块等部件组成。具有结构合理，安装、调试、使用、维护方便、性能可靠的特点。

>安装注意

　　1. 闸门应按图示位置安装、闸板设于迎水面。
　　2. 闸板压向门框允许最大压力0.1MPa。
　　3. 闸板压离门框允许最大压力0.02Mpa。
　　4. 密封工作部位渗漏量不大于1.25L/min·m。

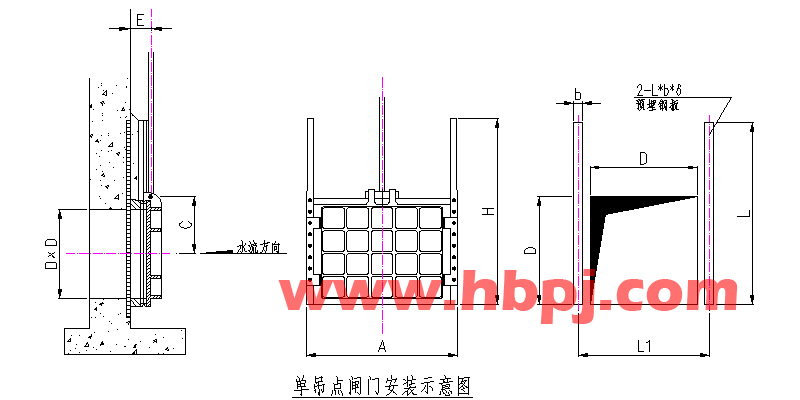

>外形及安装尺寸（单吊点设备）

型号规格	口径	外形及安装尺寸
型号规格	D×D	A	b	C	E	H	L	L1	δ
MXF-300	300×300	456	150	200	83	580	580	456	12
MXF-400	400×400	556	150	250	83	680	680	556	12
MXF-500	500×500	656	150	310	83	780	780	656	12
MXF-600	600×600	790	150	360	123	900	900	790	12
MXF-700	700×700	940	150	420	135	1000	1000	940	12
MXF-800	800×800	1010	150	470	150	1200	1200	1010	12
MXF-1000	1000×1000	1210	150	580	163	1700	1700	1210	12
MXF-1200	1200×1200	1430	150	690	174	2000	2000	1430	12
MXF-1400	1400×1400	1630	150	800	174	2500	2500	1630	12
MXF-1600	1600×1600	1850	150	900	204	2800	2800	1850	12
MXF-1800	1800×1800	2050	150	1000	220	3200	3200	2050	12
MXF-2000	2000×2000	2270	150	1110	254	3700	3700	2270	12
MXF-2200	2200×2200	2480	150	1210	254	4100	4100	2480	12
MXF-2400	2400×2400	2660	150	1315	260	4500	4500	2660	12

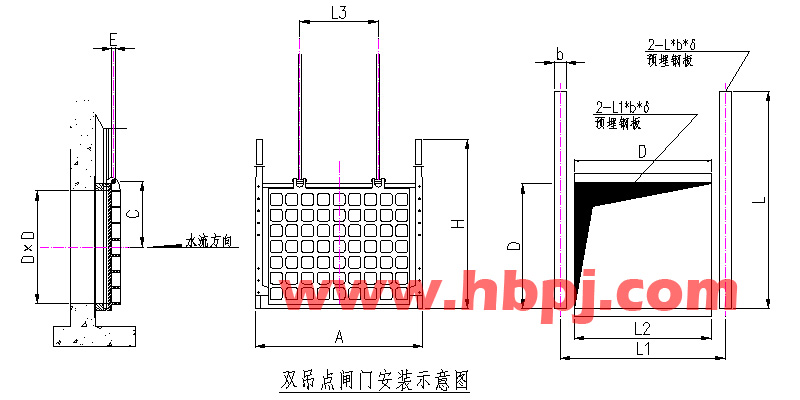

>外形及安装尺寸（双吊点设备）

型号规格	口径	外形及安装尺寸
型号规格	D×D	A	b	C	E	H	L	L1	L2	δ
MXF-2600	2600×2600	2880	200	1410	380	4800	4800	2880	2600	12
MXF-2800	2800×2800	3080	200	1515	320	5200	5200	3080	2800	12
MXF-3000	3000×3000	3310	200	1620	320	5600	5600	3310	3000	16
MXF-3500	3500×3500	3820	200	1880	320	6500	6500	3820	3500	16
MXF-4000	4000×4000	4330	200	2130	360	7500	7500	4330	4000	16
MXF-4500	4500×4500	4830	200	2380	360	8500	8500	4830	4500	16
MXF-5000	5000×5000	5350	200	2650	360	9500	9500	5350	5000	16

>订货须知

　　1. 客户订货时应提供土建结构图、工艺图。
　　2. 若大规格渠道闸门需要电动启闭时，本公司可配置。
　　3. 有特殊规格或密封要求订货时请标明，可代为设计制作。
