您的位置：首页 > 产品中心 > 环保配件 > 管道混合器

>>管道混合器

>产品介绍

　　管道混合器也称管式静态混合器，在给排水和环保工程中对投加各种混凝剂、助凝剂、臭氧、液氯及酸碱中和、气水混合等方面都非常有效，是实现处理水与各种药剂瞬间混合的理想设备。混合快速高效、结构简单，节约能耗、体积小巧等特点。在不需外动力情况下，水流通过管道混合器会产生分流、交叉混合和反向旋流三个作用。使加入的药剂迅速、均匀地扩散到整个水体中，达到瞬间混合的目的。混合效率高达90～95%，可节省药剂用量约20～30%。对提高水处理效果，节约能源，具有重大意义。

>构造原理

　　管道混合器一般由三节混合单元组成（也可根据混合介质的特性增加节数）。每节混合单元为一个180°扭曲的固定螺旋叶片（或90°;交叉插板叶片），分左旋和右旋两种。相邻两节中的螺旋叶片旋转方向相反，相错90°。为便于安装螺旋叶片，玻璃钢筒体做成两个半圆形，两端均用法兰连接，筒体缝隙之间用环氧树脂粘合，保证其密封要求。其它材质的管道混合器做法不尽相同。
　　管道混合器的螺旋叶片不动，仅是被混合的物料或介质的运动，流体通过除产生降压外，无需外部能源。主要是流动分割、径向混合、反向旋转，两种介质不断激烈掺混扩散，达到混合目的。

>适用范围

　　1、城市生活用水和工业给水处理中投加各种混凝剂、助凝剂进行混合作用；
　　2、城市生活污水和工业废水处理中投加各种混凝剂、助凝剂进行混合作用；
　　3、给水排水、环保工程中气水混合、投加液氯、臭氧等药剂进行消毒处理；
　　4、工业废水中进行酸碱中和混合作用；
　　5、多种工业废水进行混合均化处理。

>设计参数

　　1、管道混合器管径按经济流速进行选择，一般按0.9～1.2m/s计算，管径大于500mm的最大流速可达1.5m/s。有条件时，将管径放大50～100mm，可以减少水头损失；
　　2、管道混合器混合单元节数基本组合按三节考虑，水头损失约0.4～0.6m，也可根据混合介质的情况增减节数；
　　3、管道混合器内水压按0.1MPa考虑，也可根据实际压力进行设备加工。

>产品安装

　　1、管道混合器安装不受方向限制，可以水平、垂直或其他组合方式；
　　2、管道混合器安装在架空管道上时，必须用管道支架进行固定，埋地管道可安装在检修井内；
　　3、投加药剂的管道由用户单位自行设计，可按全国给水排水标准图进行安装，但管内流速必须大于1.0m/s，管中压力应小于0.2MPa（FRP材质）；
　　4、各种药剂的投加位置，应在管道混合器混合单元前端，并大于0.3米。

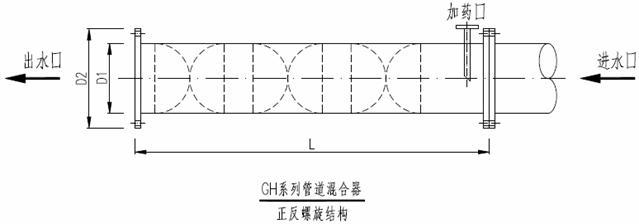

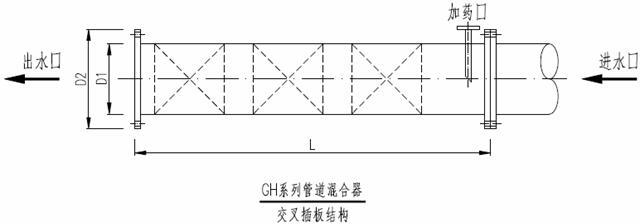

>结构图示

>技术参数

　　（下表为FRP材质管道混合器标准数据，含加药口）

型号	公称直径 (mm)	管外径 D1	法兰盘外径 D2	长度 L(mm)	加药口 (mm)	流速 (m/s)	流量 (m³/h)	总压头损失(∆h/m)	参考重量(kg)
型号	公称直径 (mm)	管外径 D1	法兰盘外径 D2	长度 L(mm)	加药口 (mm)	流速 (m/s)	流量 (m³/h)	总压头损失(∆h/m)	UPVC	FRP	碳钢衬胶	不锈钢
GH-40	DN40	Æ50	Æ150	550	DN15	< 1	< 4.38		1.4	-	-	-
GH-50	DN50	Æ60	Æ165	600	DN15	< 1	< 6.84		1.5	4	-	6.5
GH-65	DN65	Æ75	Æ185	650	DN15	< 1	< 11.88		2	4.5	-	9.5
GH-80	DN80	Æ90	Æ200	700	DN15	< 1	< 18.08		3	6	-	10.5
GH-100	DN100	Æ110	Æ220	800	DN15	< 1	< 28.08		4	8.5	-	16
GH-125	DN125	Æ140	Æ250	900	DN20	< 1	< 43.92		7	11	-	23
GH-150	DN150	Æ162	Æ285	1000	DN20	< 1	< 63.36		9	15	-	47.5
GH-200	DN200	Æ212	Æ340	1300	DN25	< 1	< 108	0.076	19.5	23	-	108
GH-250	DN250	Æ264	Æ395	1500	DN25	< 1	< 180	0.079	35	34	-	137
GH-300	DN300	Æ314	Æ445	1600	DN25	< 1	< 262.8	0.076	50	44	136	154.5
GH-350	DN350	Æ366	Æ505	1700	DN25	< 1	< 360	0.4	-	60	179	179
GH-400	DN400	Æ416	Æ565	2000	DN25	< 1	< 468	0.67	-	76	304	223.8
GH-450	DN450	Æ468	Æ615	2100	DN25	< 1	< 589		-	90	338	285
GH-500	DN500	Æ518	Æ670	2200	DN32	< 1.5	< 1098	0.91	-	103	355	312
GH-600	DN600	Æ620	Æ780	2600	DN32	< 1.5	< 1512	0.95	-	138	562	407.5
GH-700	DN700	Æ720	Æ895	2900	DN40	< 1.56	< 2160	0.98	-	173	781	480
GH-800	DN800	Æ820	Æ1015	3300	DN40	< 1.59	< 2880	1.01	-	237	1050	600
GH-900	DN900	Æ922	Æ1115	3600	DN40	< 1.57	< 3600	0.99	-	307	1328	678
GH-1000	DN1000	Æ1024	Æ1230	4000	DN65	< 1.53	< 4320	0.94	-	352	1756	792.5
GH-1100	DN1100	Æ1126	Æ1340	4400	DN65	< 1.53	< 5040	0.94	-	525	2112	919
GH-1200	DN1200	Æ1228	Æ1455	4700	DN80	< 1.60	< 6510	1.03	-	664	2514	1110
GH-1300	DN1300	Æ1332	Æ1575	5100	DN80	< 1.60	< 7641		-	885	3001	1215
GH-1400	DN1400	Æ1436	Æ1675	5500	DN80	< 1.60	< 8862	1.05	-	1129	3518	1320
GH-1500	DN1500	Æ1540	Æ1785	5900	DN80	< 1.60	< 10173		-	1438	3920	1431

>选型参考

	UPVC	FRP	碳钢衬胶	不锈钢
规格 mm	DN50～DN300	DN50～DN1500	DN300～DN1500	DN50～DN1500
耐压	1.0MPa、1.6MPa	0.2MPa	1.0MPa、1.6MPa	1.0MPa、1.6MPa
使用温度	-10～+60℃	-10～+70℃	-10～+100℃	-10～+100℃
耐腐蚀性	好	好	好	好
外观	美观	一般	一般	美观
价格	最低	低	高	较高
交货期	最短	长	较长	长
重量	最轻	轻	最重	重
比重	1.35～1.46g/cm³	1.8g/cm³	7.85g/cm³	7.93g/cm³
内部结构	DN50～DN125螺旋结构 DN150～DN300交叉插板结构	螺旋结构	交叉插板结构	交叉插板结构

>订货须知

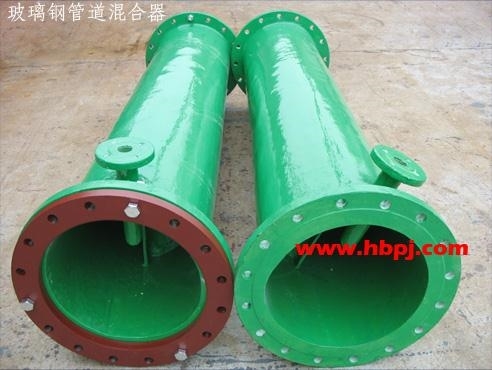

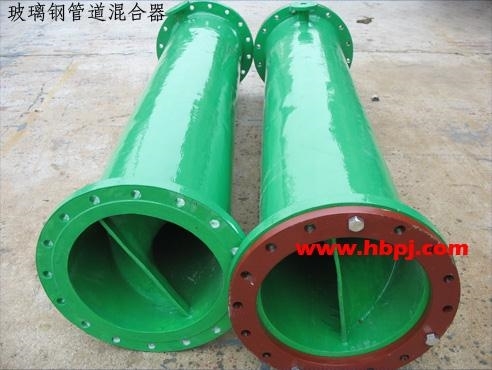

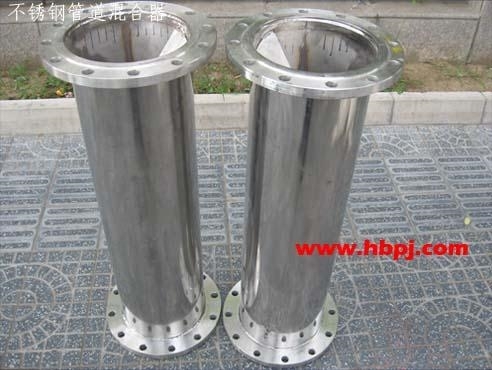

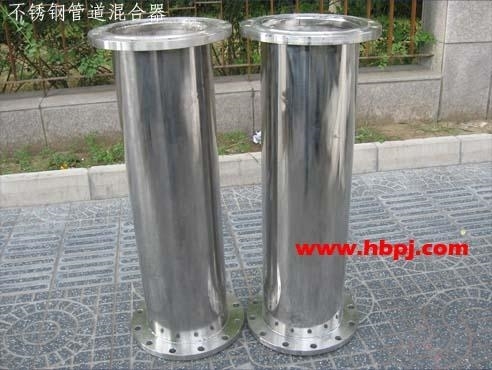

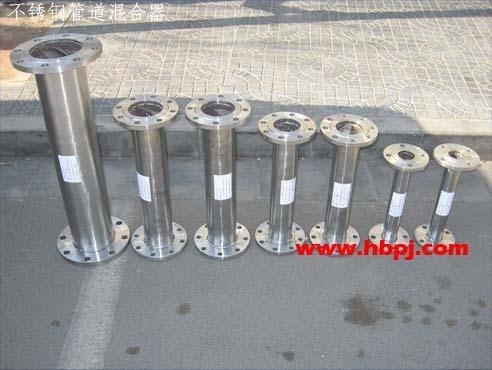

　　管道混合器，有UPVC、FRP、碳钢衬胶、不锈钢等四种材质。

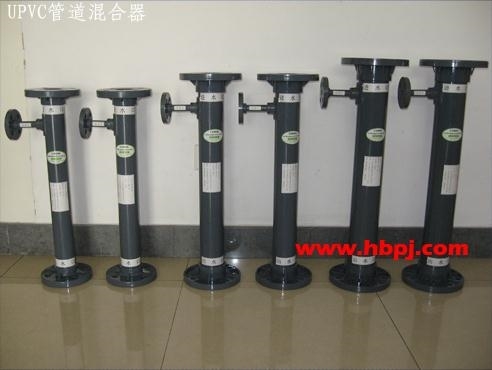

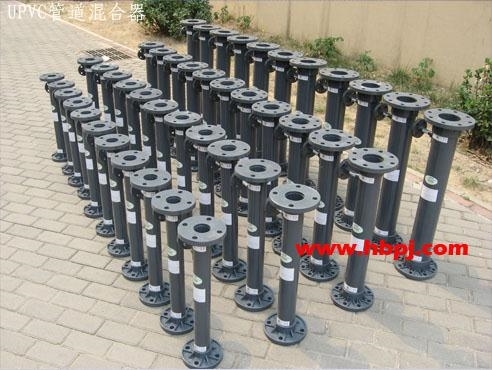

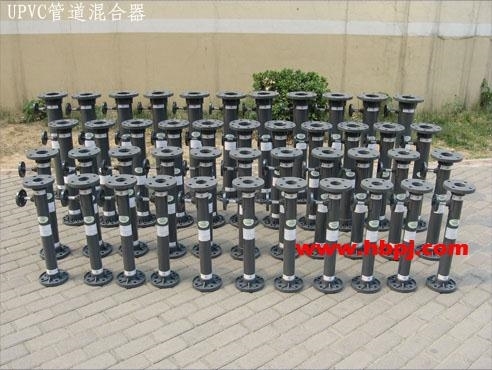

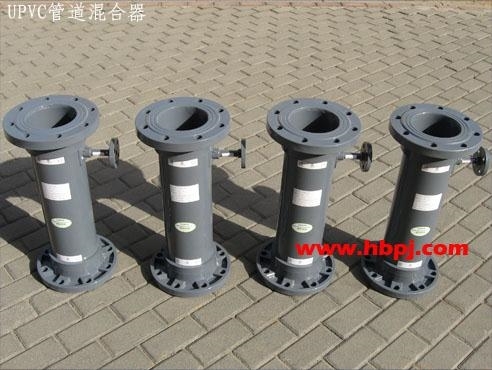

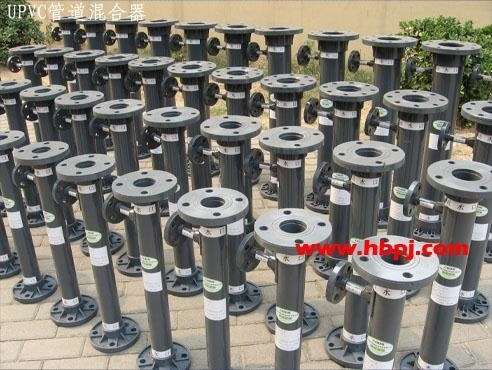

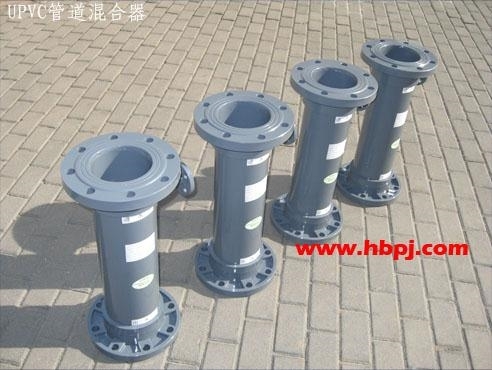

　　UPVC材质的规格：DN50～DN300，少量一般均有现货；

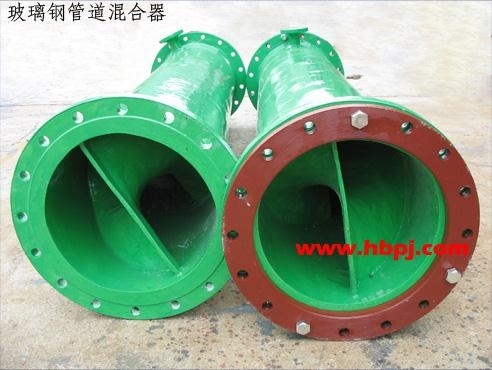

　　FRP材质的规格：DN50～DN1500，其中DN50～DN125少量一般均有现货，其余规格需要定做，生产周期大约20天。

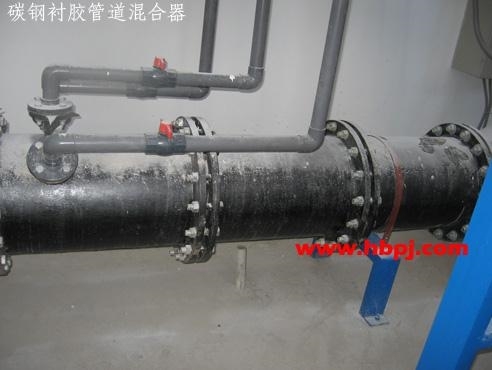

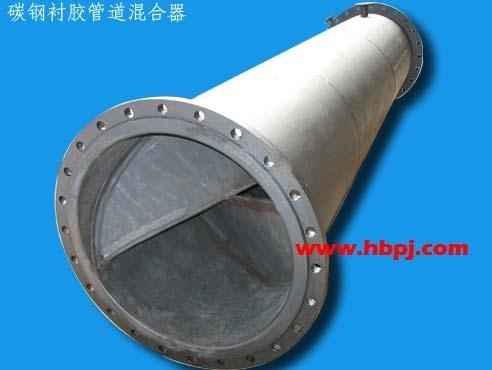

　　碳钢衬胶材质的规格：DN200～DN1500，各规格全部需要定做，生产周期大约25天。

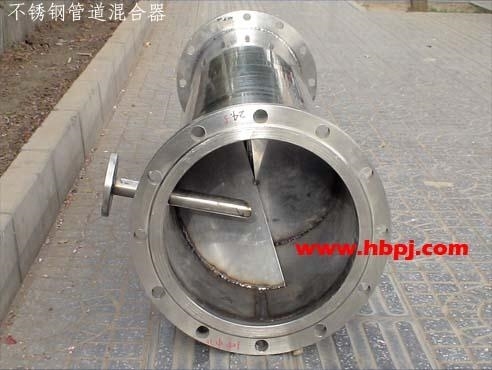

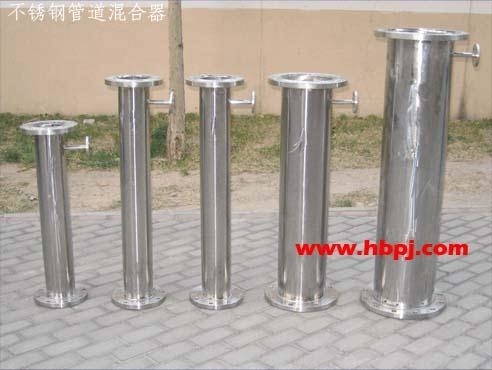

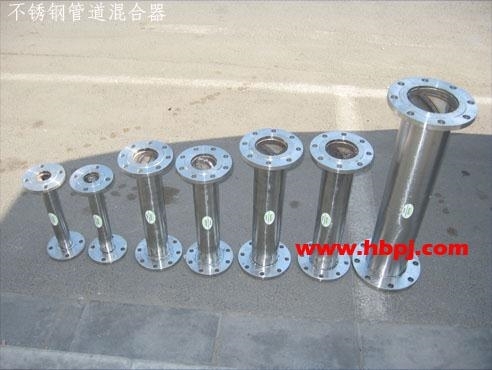

　　不锈钢材质的规格：DN50～DN1500，其中DN50～DN100少量一般均有现货（304不锈钢），其余规格DN125～DN1500需要定做，生产周期大约20天。316L不锈钢材质的各规格全部需要定做，生产周期大约25天。
　　订货时请明确所需管道混合器的型号、材质、数量、压力等级等相关要求。
