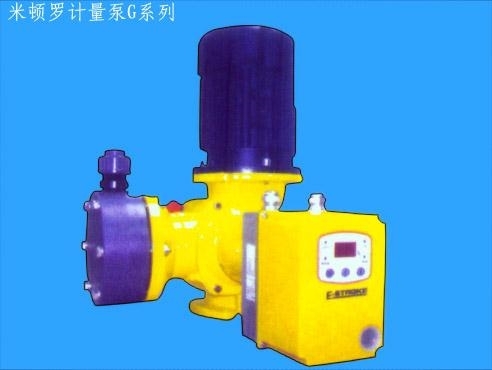

您的位置：首页 > 产品中心 > 环保配件 > 计量泵系列 > 美国米顿罗计量泵
 |  |
>产品介绍
| 技术参数 | 性能特点 | 电机参数 | |||
| ·最大流量：1800L/H | ·可变偏心机械驱动，确保脉动平缓 | 电源要求：380V/50Hz(三相) | |||
| ·最高压力1.2MPaG | ·机械驱动PTFE膜片 | GB0180-GB0450：标准配置为0.55KW，可变频应用。 | |||
| ·0-100%连续可调(运动/停止均可) | ·手动/自动调节(可选) | GB0600-GB1000：标准配置为0.55KW，变频时需配0.75KW。 | |||
| ·稳态精度±2% | ·PVC、PVDF、316SS、高粘度、浆料等 | GB1200-GB1800：标准配置为0.75KW，可变频应用。 | |||
| ·最大吸程：2米水柱 | 多重泵头可选 | GM0005-GM0170：标准配置为0.25KW，可变频应用。 | |||
| ·最大入口压力：0.2MPaG | ·多重控制方式可选 | GM0240-GM0500：标准配置为0.25KW，变频时需配0.37KW。 | |||
| ·允许物料最高温度：10℃ | ·双隔膜 | ||||
| 控制方式选择 | ||||
| -电动冲程控制器(ECC) | -变频器控制 | |||
| ·接收外部控制信号，调节计量泵冲节程长度，从而改变计量 | ·采用此控制方式时，需另购变频器。 | |||
| 泵输出流量，调范围0-100% | ·接收外部控制信号，通过改变电源的频率控制电机 | |||
| ·电动冲程控制器参数： | 转速，改变计量泵冲程频率，从而调节流量。 | |||
| 额定电压：单相220V±10%，50/60Hz | ·供电电源：380V/50Hz(三相)或220V/50Hz(单相)。 | |||
| 功耗：20VA | ·采用普通电机放大功率时，变频范围为20～50Hz(40～100%); | |||
| 控制信号：4～20mA(输入抗阻120Ω) | 采用强制风冷专用变频电机时，变频范围为5～50Hz(10～100%) | |||
| 反馈信号：4～20mA(输出负载100～500Ω;) | (强制风冷专用变频电机需380V、220V双路供电)。 | |||
| 输出精度：±0.5%F.S | ||||
| 防护等级：IP65 | ||||
| 环境温度：-10～40℃ | ||||
| 环境湿度：90%(25℃) | ||||
>技术参数
| 驱动端代码 | 流量L/H | 压力Bar | 冲程频率SPM | 驱动端代码 | 流量L/H | 压力Bar | 冲程频率SPM | |
| GM0005 | 4.5 | 12 | 72 | GB180 | 167 | 10 | 72 | |
| GM0010 | 9 | 12 | 144 | GB250 | 237 | 10 | 102 | |
| GM0025 | 25 | 12 | 72 | GB350 | 334 | 10 | 144 | |
| GM0050 | 50 | 10 | 144 | GB450 | 416 | 10 | 180 | |
| GM0090 | 85 | 7 | 72 | GB600 | 583 | 7 | 180 | |
| GM0120 | 115 | 7 | 72 | GB1000 | 946 | 3.5 | 144 | |
| GM0170 | 170 | 7 | 144 | GB1200 | 1200 | 3.5 | 180 | |
| GM0240 | 235 | 7 | 144 | GB1500 | 1500 | 3 | 180 | |
| GM0330 | 315 | 5 | 144 | GB1800 | 1800 | 3 | 215 | |
| GM0400 | 400 | 5 | 144 | |||||
| GM0500 | 500 | 5 | 180 |
>外形尺寸

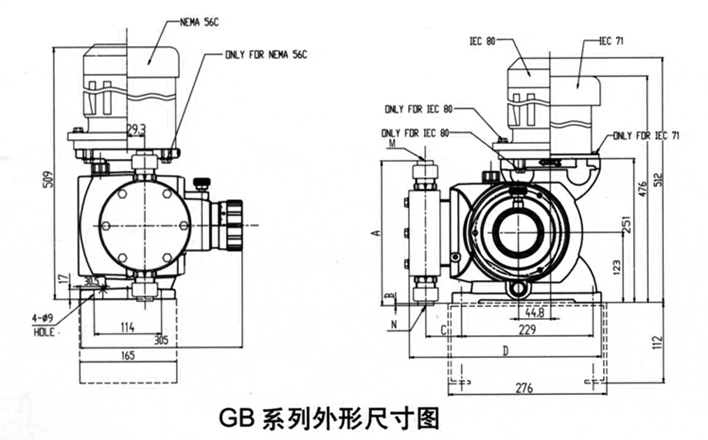

GB系列外型尺寸表
| 系列 尺寸 | GB40 | GB60 | GB80 | GB1500 | GB1800 | |||||
| PVC/PVDF | 316SS | PVC/PVDF | 316SS | PVC/PVDF | 316SS | PVC/PVDF | 316SS | PVC/PVDF | 316SS | |
| A | 237 | 260 | 286 | 338 | 362 | 414 | 374 | 446 | 420 | 458 |
| B | 5 | 4 | 19 | 46 | 59 | 85 | 64 | 100 | 87 | 102 |
| C | 60.3 | 60.3 | 71.4 | 76.2 | 96.4 | 100 | 96.4 | 100 | 96.4 | 100 |
| D | 333 | 333 | 351.2 | 348 | 373.1 | 373.1 | 373.1 | 373.1 | 373.1 | 373.1 |
| M | 1/2"NPTF | 1/2"NPTF | 1"NPTF | 1"NPTF | 1"NPTF | 1"NPTF | 1-1/2"NPTF | 1-1/2"NPTF | 1-1/2"NPTF | 1-1/2"NPTF |
| N | 1/2"NPTF | 1/2"NPTF | 1"NPTF | 1"NPTF | 1-1/2"NPTF | 1-1/2"NPTF | 1-1/2"NPTF | 1-1/2"NPTF | 1-1/2"NPTF | 1-1/2"NPTF |

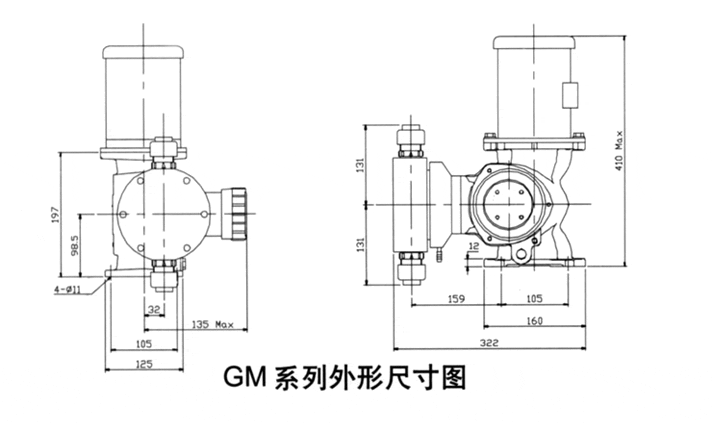

GM系列外型尺寸表
| 泵头材料 | GM0005-GM0050 | GM0090-GM0500 | ||||||
| 接口代码 | A | B | C | 接口代码 | A | B | C | |
| PVC | R | 108 | 116 | 250 | Q | 127 | 159 | 322 |
| PVDF | R | 108 | 116 | 250 | P | 131 | 159 | 322 |
| 316SS | P | 102 | 116 | 250 | P | 131 | 159 | 322 |
>订货须知
订货请提供所需计量泵的型号、小时加药量、药液性质、订货数量等。
