>特别说明

　　本公司在长期的水箱制作过程中，积累了丰富的实践经验，对常压密闭水箱国家标准图集98R109进行了全面优化改进。修正了原图集中的缺陷，使之结构更合理，运行起来极为稳定可靠。

>产品介绍

　　（原常压密闭水箱国家建筑标准设计图集98R109，自2002年3月1日起图集号已经改为98R401-1）

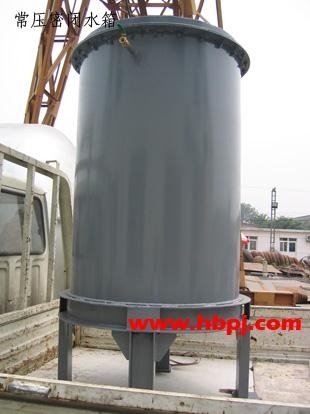

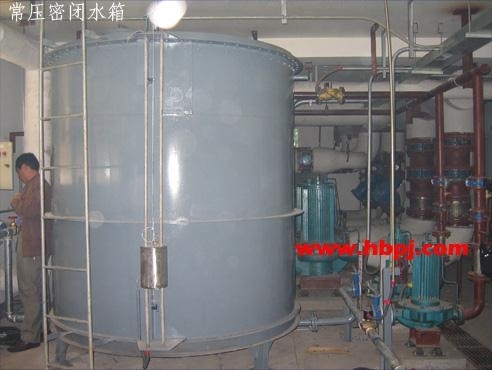

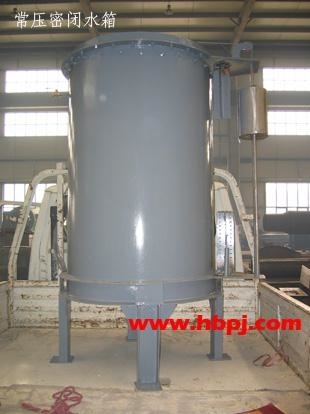

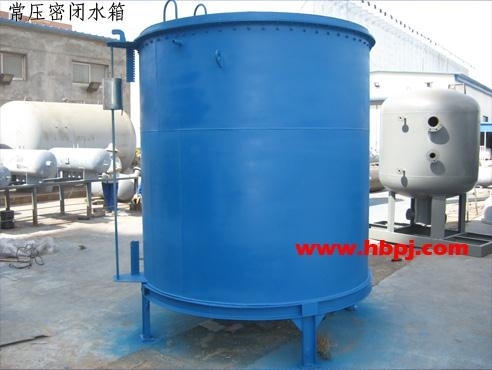

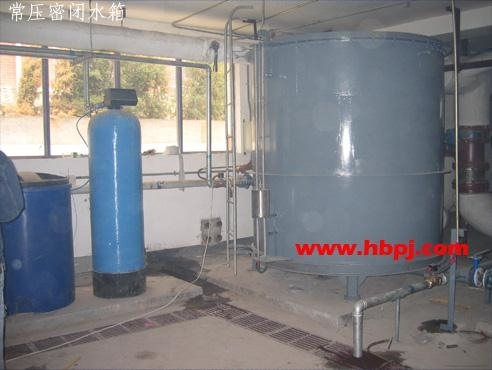

　　1. 常压密闭水箱与常温除氧设备配套用于储存除氧水。由于箱内设有浮盖，并在浮盖与箱壁之间连接橡胶板，使储水与大气隔绝，防止除氧水从大气回氧；而且当水箱进水时箱内不会升压，出水时不会抽空，始终保持常压状态；
　　2. 根据常压密闭水箱的特点，它也可推广用作热水供暖高位膨胀水箱及蒸气供暖回收储存100℃以下冷凝水，以防止当水位降低后从大气中回氧；
　　3. 箱内橡胶筒为普通橡胶板，采用万能胶（聚氨酯类）粘制，筒长为水箱高H＋100mm。为保证粘合严密牢固，橡胶与水箱粘结端直径应为水箱直径D－15mm，与浮盖粘接端应为浮盖直径d－10mm，所有粘结层宽度为40mm；
　　4. 橡胶筒与水箱和浮盖粘结后的环形折返槽内，按设计数放置一排玻璃球，其作用是为保证折返槽随浮盖升降时保持稳定下垂，从而使橡胶筒不致被水顶出浮盖；
　　5. 水箱各部件焊接时，凡需防漏水的焊缝应连续焊，否则可间断焊。试水合格后，内、外表面刷防锈漆外加刷灰色面漆；
　　6. 根据水箱结构特点，仅在箱底设一接管口，使用时可依据需要在箱外接管上分接进、出、排水管。对于5－8号水箱安装时应在箱底梁下加筑砖或混凝土支座；
　　7. 水箱侧壁顶部设有一手动放气阀，作为水箱开启时放气使用，待水满后即可关闭；

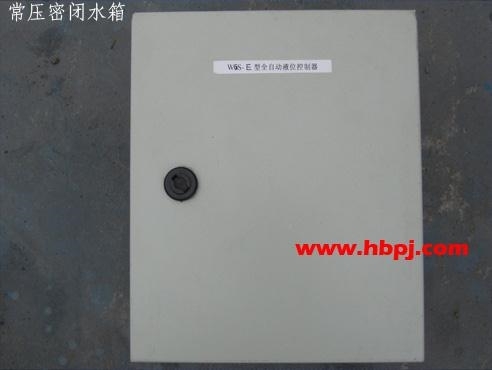

　　8. 水箱外侧装有液位显示控制器，随带高、低液位声光报警箱，根据实际需要可与水泵启、停的连锁实现自控。由于液位显示浮球设在箱外，通过引线与箱内浮盖连结。显示的高、低液位，正好与其装在箱内方式相反。这在连接信号线时务必注意；
　　9. 必要时用户可将几个水箱并联在一起使用。注意应采用相同规格水箱，并且置于同一标高，只需在其中一个水箱上装设液位显示控制器。

>产品规格

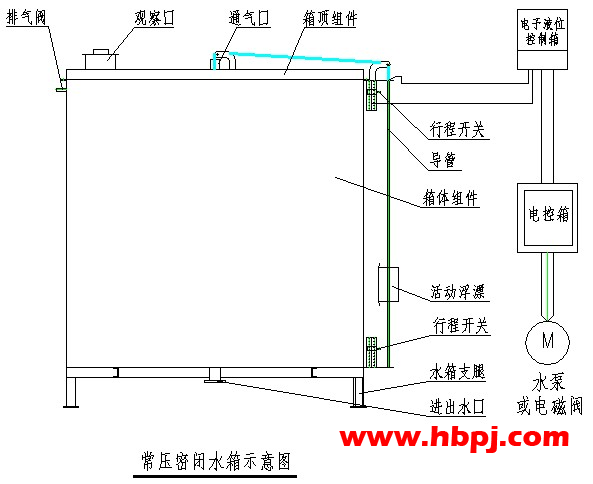

>水箱示意图

>供货范围

　　水箱主体、水箱支腿、内部胶囊，浮盖组件、外部爬梯、滑轮架、行程开关、液位控制器、排气阀、进出水口、观察口、通气口等。钢板：Q235B

>订货须知

　　订货时需注明所购产品型号、尺寸、数量等。
