>产品介绍
该产品广泛应用于，水处理鼓风曝气、医院、实验室的污水搅拌曝气、印刷行业的真空送纸电镀槽、工业废水的搅拌曝气、塑焊、吹风的气源供应、燃烧器的喷雾、玻璃工业等。
>结构和工作原理
鼓风机压力范围：0.1-0.5kgf/cm2

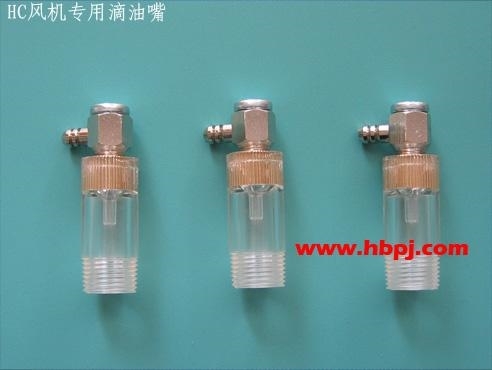

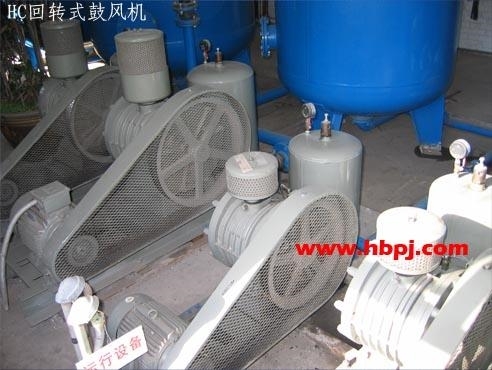

TOHIN回转式鼓风机结构精巧，主要由下列六部分组成：电机、空气过渡器、鼓风机本体、空气室、底座（兼油箱）、滴油嘴。鼓风机靠汽缸内偏置的转子偏心运转，并使转子槽中的叶片之间的容积变化将空气吸入、压缩、吐出。在运转中利用鼓风机的压力差自动将润滑油送到滴油嘴(滴油嘴是一种将润滑油适量滴入风机主机腔内的部件，采用日本东浜公司独创的点滴构造，精工制作，不会产生机油堵塞，也不会将机油滴入太多)。滴入汽缸内以减少摩擦及噪声，同时可保持汽缸内气体不回流。
>产品特点
1. 体积小、风量大、噪声低、耗能省(回转式鼓风机采用运转压缩空气的原理，虽然体积小，但风量大、节能，静音运转是其他形式的风机无法比拟的)；
2. 运转平稳，安装方便(小型机种运转时只要放置妥当则振动很小，不需要加装防振装置，安装方便)；
3. 抗负荷变化，风量稳定(例如：污水处理曝气槽压力变化，则负荷变化，但风量随压力变化而变化甚微)；
4. 附有空气室，散气平稳(全部机种附有空气室，可防止空气脉动，散气平稳)；
5. 材质精良，结构巧妙，性能卓越(鼓风机全部采用优质的材料，结构精巧，坚固耐用，性能卓越，长期使用故障少)；
6. 保养简单，故障少，寿命长（低转速，磨损小，寿命长）。
>产品规格
| 型号 | 排风口径(mm) | 电机功率(kw) | 频率(Hz) | 风机转速(rpm) | 风量(m3/min) | v型皮带轮 | v型皮带 | 油箱储油量 (有效油量) | 重量(kg) | ||||||
| 0.1kgf/cm2 | 0.2kgf/cm2 | 0.3kgf/cm2 | 0.4kgf/cm2 | 0.5kgf/cm2 | 鼓风机 | 电机 | 净 重 | 毛 重 | |||||||
| HC-251S | 3/4"(20) | 0.55 | 50 | 450 | 0.31 | 0.3 | 0.29 | 0.28 | 0.28 | 8" | 21/2" | A-40 | 1.5L(1.1L) | 44 | 51 |
| HC-30S | 1"(25) | 0.55 | 50 | 430 | 0.35 | 0.34 | 0.33 | 0.32 | 0.31 | 10" | 3" | A-44 | 1.5L(1.1L) | 50 | 57 |
| HC-301S | 1"(25) | 0.75 | 50 | 520 | 0.42 | 0.41 | 0.4 | 0.39 | 0.38 | 10" | 31/2" | A-44 | 1.5L(1.1L) | 50 | 57 |
| HC-40S | 11/4"(32) | 0.75 | 50 | 500 | 0.66 | 0.65 | 0.63 | 0.61 | 0.59 | 12" | 4" | A-52 | 2.5L(1.7L) | 80 | 88 |
| HC-401S | 11/4"(32) | 1.5 | 50 | 580 | 0.8 | 0.77 | 0.74 | 0.71 | 0.67 | 12" | 41/2" | A-52 | 2.5L(1.7L) | 85 | 93 |
| HC-50S | 11/2"(40) | 1.5 | 50 | 430 | 1.14 | 1.12 | 1.09 | 1.06 | 1.02 | 14" | 4" | A-64 | 3.5L(2.3L) | 120 | 130 |
| HC-501S | 11/2"(40) | 2.2 | 50 | 500 | 1.44 | 1.42 | 1.39 | 1.36 | 1.32 | 14" | 41/2" | A-64 | 3.5L(2.3L) | 125 | 135 |
| HC-60S | 2"(50) | 2.2 | 50 | 450 | 1.9 | 1.87 | 1.82 | 1.77 | 1.71 | 16" | 5" | B-74 | 5.5L(3.8L) | 190 | 223 |
| HC-601S | 2"(50) | 4 | 50 | 540 | 2.41 | 2.34 | 2.29 | 2.24 | 2.18 | 16" | 6" | B-74 | 5.5L(3.8L) | 200 | 233 |
| HC-80S | 21/2"(65) | 4 | 50 | 430 | 2.82 | 2.74 | 2.66 | 2.59 | 2.5 | 18" | 51/2" | B-84 | 8L(6L) | 250 | 268 |
| HC-801S | 21/2"(65) | 5.5 | 50 | 500 | 3.53 | 3.45 | 3.38 | 3.33 | 3.25 | 18" | 6" | B-84 | 8L(6L) | 275 | 293 |
| HC-100S | 3"(80) | 5.5 | 50 | 390 | 4.32 | 4.28 | 4.25 | 4.18 | 4.11 | 20" | 51/2" | B-93 | 20L(16L) | 375 | 395 |
| HC-1001S | 3"(80) | 7.5 | 50 | 420 | 5.41 | 5.32 | 5.25 | 5.18 | 5.11 | 20" | 6" | B-93 | 20L(16L) | 390 | 410 |
>结构参数
>订货须知
订货时请说明产品型号、风量、风压、功率及数量
>维修与保修
风机发生故障请通知我公司，关于风机的修理与保修，请按下列情况处理：
1、本产品保修期为交货日起一年以内。
2、在保修期内且正常操作的情况下，因产品设计不周而发生的故障和损坏进行免费修理，即我公司负担修理零部件费及所派人员的差旅费，其它费用不予承担。
3、收取对如下的故障损坏进行修理所发生的费用：
（1）、逾保修期后的故障损坏；
（2）、使用或保存不当所造成设备的故障和损坏；
（3）、火灾、水灾、天灾、地震等灾害及不可抗拒的故障和损坏；
（4）、采用我公司指定以外的零部件所造成的故障和损坏；
（5）、在我公司指定之外的维修部里修理改造所造成的故障和损坏；
（6）、性能参数以外的使用及其它用途上的挪用等所造成的事故、故障和损坏；
（7）、由于溶剂药品而腐蚀溶解粘着及混入固体等异物所造成的事故、故障和损坏；
（8）、由于阀门的自然闭塞，超负荷等所造成的事故和故障；
（9）、由于腐蚀、锈蚀所造成的事故。
4、不赔偿在使用过程中因本产品发生故障而产生的其它各种费用及其它损失，另外考虑意外情况，建议最好选用备用风机。
警告！ 严禁专职维修操作者以外的人员参与维修，不完备的修理工作会引起触电、火灾等危险。
